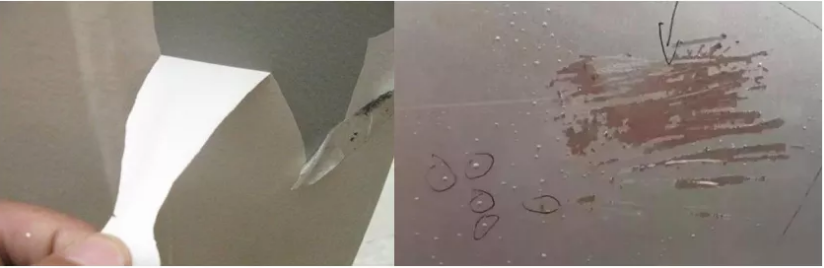

水性涂料在塑胶基材上附着力差（如上图）是一个让人头疼的问题，而这一款对塑胶附着力好的树脂是解决此问题的关键所在。Joncryl® OH 8312是巴斯夫公司的羟基丙烯酸分散体，它可以与异氰酸酯固化剂或氨基树脂配合使用，制备用于塑胶基材（ABS,PC等）上的水性涂料。

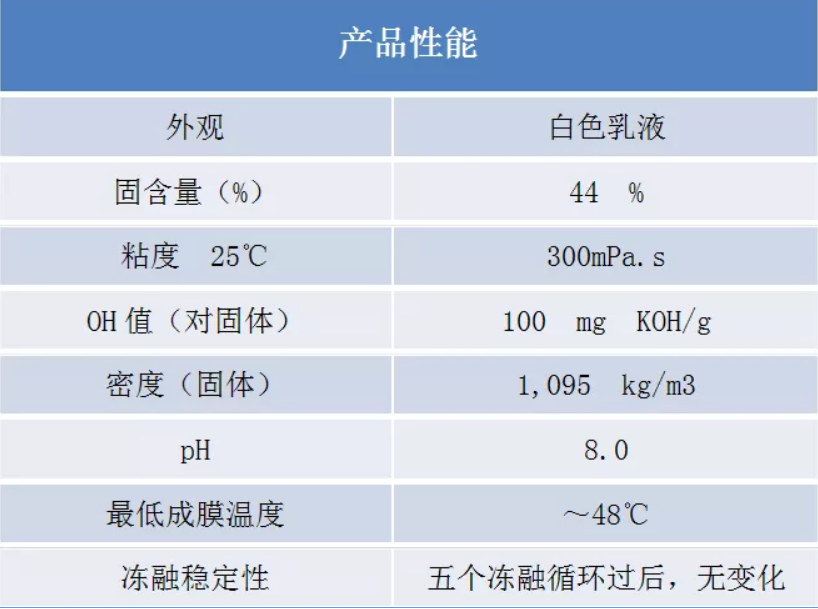

       其产品基本性能如下：

       由于其独特的制备工艺，他有如下优点：

        1、耐化学品性能优异；

        2、活化期长；

        3、优异的基材附着力；

        4、硬度发展快；

        5、堆砌性能优异；

        6、抗刮擦性能高。

        7、成膜助剂用量少。

       下面我们以双组分水性聚氨酯汽车内饰漆为例，对其性能进行详细介绍：

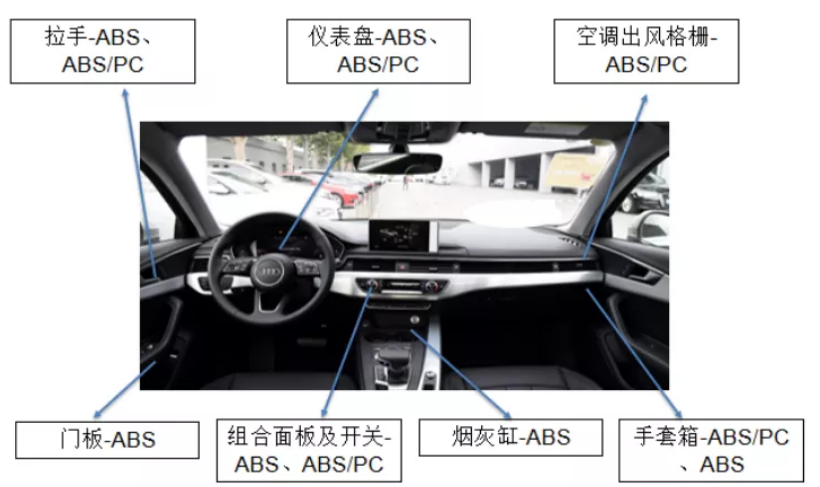

汽车内饰的不同部位的基材大致如下图：

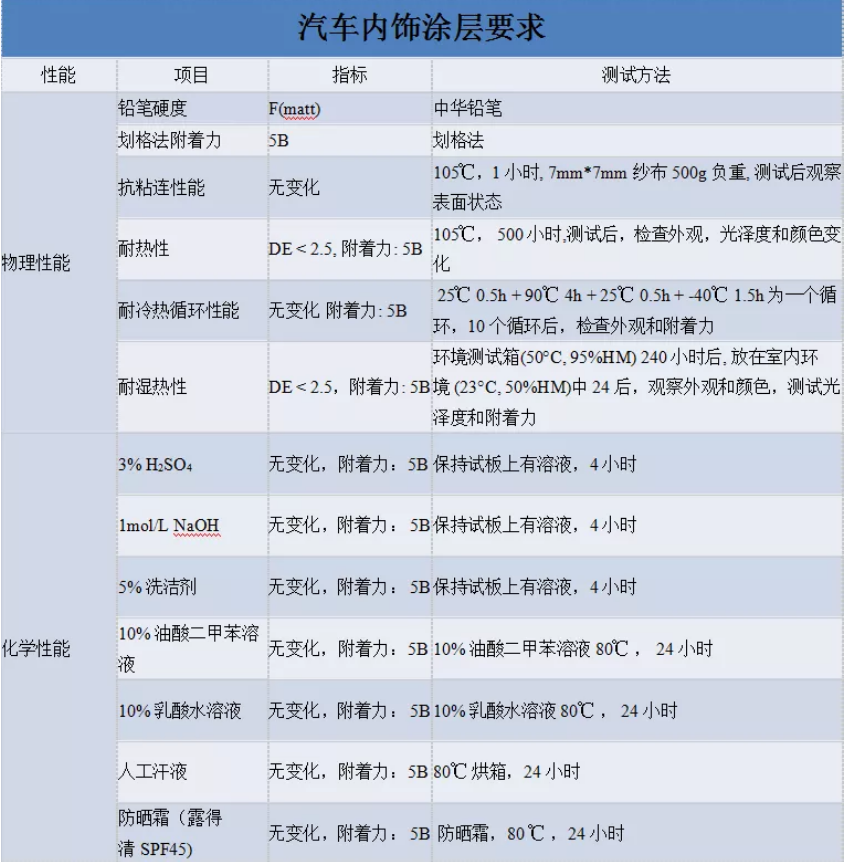

       我们用Joncryl® OH 8312搭配BASF 水性异氰酸酯固化剂Basonat® HW 2100，制备黑色汽车内饰漆，其性能如下：

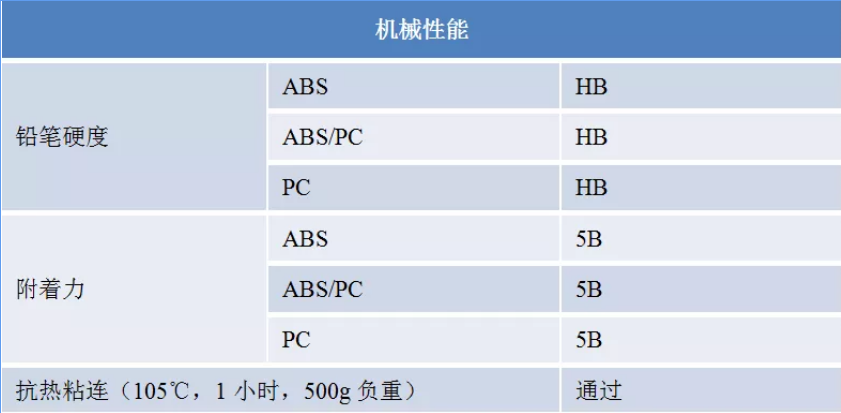

       一、机械性能：

       从上表可以看出，涂层在塑胶基材上有优异的附着力和抗粘连性。

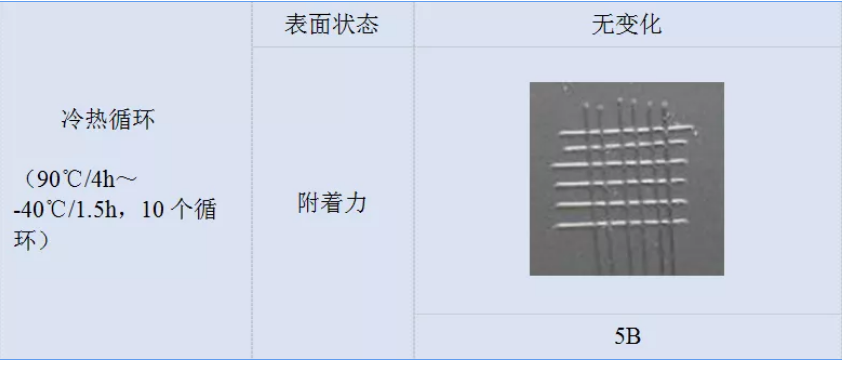

       二、冷热循环：

       可以看出：在10个循环后，涂层性能无变化，具有优异的抗冷热循环性能。

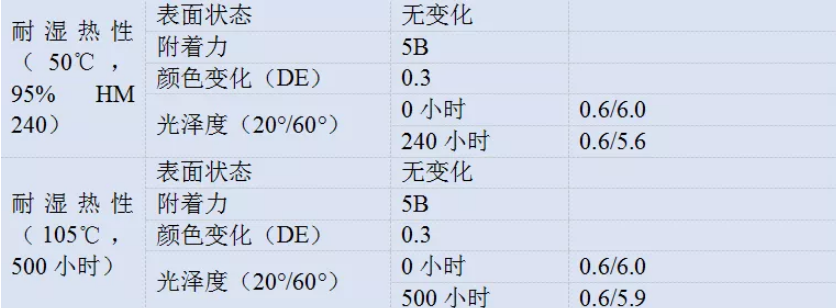

        三、耐湿热性能：

       四、耐化学品性能：

       以上性能数据可以看出：Joncryl® OH 8312搭配BASF 水性异氰酸酯固化剂Basonat® HW 2100制备水性双组分聚氨酯涂层性能符合高性能汽车内饰的要求。

       Joncryl® OH 8312在塑料基材上有优异的性能，可以满足各种苛刻的需求。

       推荐但不限于如下应用：
