上篇我们谈到了浮色发花的原因以及解决思路，下面将结合一个具体案例将思路落地。

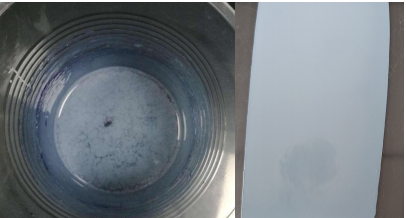

某客户需调配一个由钛白、酞菁蓝、23号紫、碳黑色浆组成的灰色漆，结果不但罐内发花严重，涂膜也存在明显浮色，不仅开罐效果差，还会导致油漆交付后每次喷涂板面均有色差。如下图：

此问题困扰多年，期间更换过多家公司的不同分散剂，都没有彻底解决，非常苦恼。为此我们决定按上篇提到的思路来查找原因：

一．检查各个色浆是否絮凝

1、检测各个色浆的细度，细度均<10um

2、做流板测试，检查色浆是否絮凝。

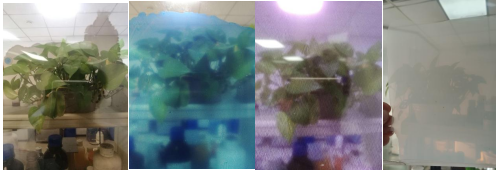

流板测试方法如下：将色浆与溶剂按1：9比例稀释，混合均匀后取适量涂覆在塑料膜上，等待干透后对光进行观察。

从以上图片可以看到：白浆和黑浆正常，蓝浆和紫浆絮凝明显（絮凝是颜料颗粒在载体中聚集成团的现象）。

由于聚集体较小，细度测试往往不易发现，但通过流板这种破坏性测试，大量的溶剂稀释色浆，如果分散剂的锚定作用不强，很容易被溶剂冲刷下来，在流板时就能观察到颜料的聚集体，因此流板测试是分散剂是否能稳定颜料的“照妖镜”。

自然而然，解决问题的焦点就有了：重新制作蓝色浆和紫色浆。

而要重新做色浆，就需要筛选分散剂，我们在上篇提到，想要高效地筛选分散剂，一定不要忽视了一个关键步骤：测试分散剂与树脂的相容性

二．测试分散剂与树脂的相容性

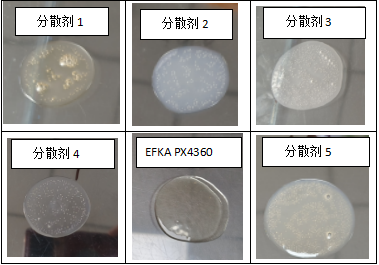

将树脂和分散剂按9:1的比例搅拌均匀，（若粘度高，可加适量的溶剂），等干燥后观察混合物的透明性。我们发现：

在测试的5支分散剂中，仅有Efka® PX 4360相容性良好，这可能也是客户测试了很多分散剂都没有解决问题的关键。

客户将热塑丙烯酸树脂作为研磨树脂，但热塑丙烯酸树脂数均分子量很大，一般为几十万到几百万级别，远超市场上的高分子分散剂分子量（一般为几千到几万）。

而应用最广的聚氨酯分散剂结构与热塑丙烯酸由于极性相差较大，相容性不好，在这一轮测试中全部失败。

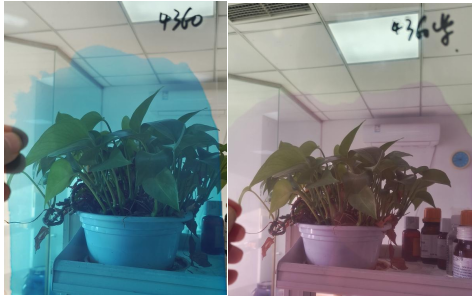

接下来用Efka® PX 4360来制作所有的色浆，然后再进行流板测试，结果如下：

蓝浆和紫浆的流板澄清透明，说明EFKA® PX4360能有效稳定蓝和紫颜料。

三.调漆检验最终结果

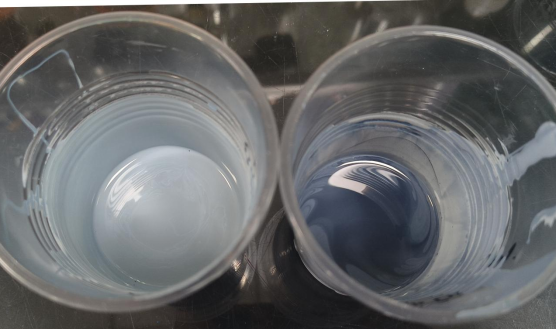

1、罐内效果

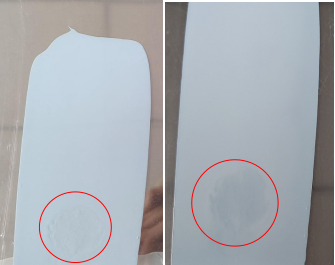

2、刮板效果

经过色差仪测试指研部分与其他部分色差后得出，△E<0.1（左）,△E>0.5（右）。

Efka® PX 4360到底是何方神圣？能将浮色发花这个幽灵打败呢？

Efka® PX 4360是巴斯夫公司采用CFRP技术（可控自由基聚合技术）合成的新型分散剂，和普通的高分子分散剂相比，它具有极佳的相容性。

因为CFRP技术可以精准控制分散剂的分子量，提供极窄的分子量分布，从而改善了和各类树脂的相容性；另外，锚定基团梳状分布，对颜料的锚定效率更高。

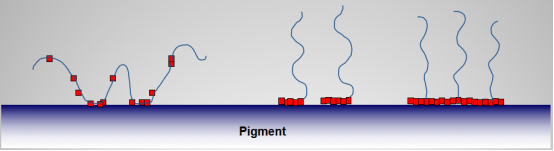

这就意味着它不仅效率高，而且和传统分散剂相比，用量更少（因为锚定基团全部作用于颜料表面）如下示意图。

CFRP如此厉害，不知价格......别担心，Efka® PX 4360是为了适应更激烈的市场竞争而开发的产品，经过近二十年的技术迭代，现已集物美与价廉于一身。为浮色发花而困扰的朋友还在犹豫什么，请和我们联络吧！
