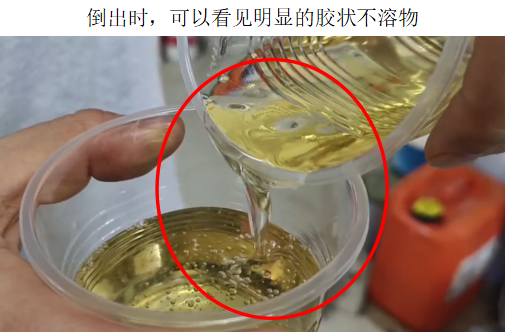

经过实验，我们发现主要有两个因素导致了Efka®RM 1410出现不溶物：

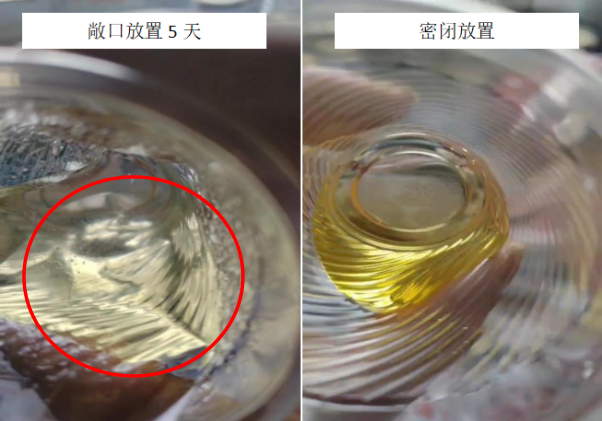

1、Efka® RM1410的溶剂二甲基亚砜具有吸湿性，且可与水混溶，若将其长期敞口暴露在空气中，空气中的水汽就会被吸收，使体系局部区域的极性变大，当极性变得足够大时，Efka®RM 1410中的有效份——聚脲型聚合物就会从体系析出，形成不溶物。

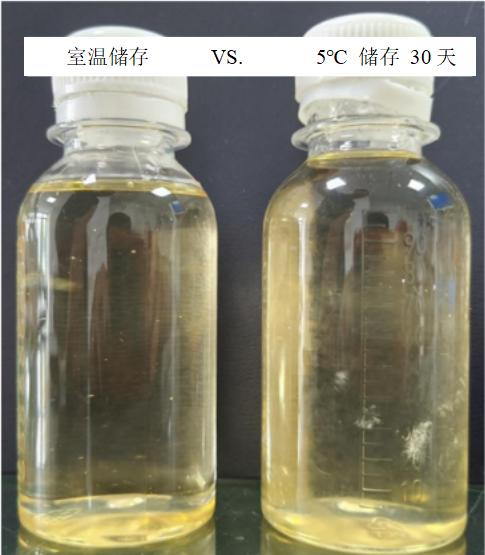

2、Efka® RM 1410是聚脲的二甲基亚砜溶液，温度越低二甲基亚砜对聚脲的溶解度越低，如果我们将温度急速降低（冻融稳定性实验直接放置在-5℃下），由于降温速度快，聚合物在溶剂中的形态还来不及改变，体系就冻住了，当再次升高温度，体系就会恢复成均一的溶液；但是当长时间的储存在0-10℃下，由于温度降低且降温慢，析出的聚合物有足够长的时间改变形态甚至形成不溶的微晶，进而析出，由于聚合物新的形态比原来的形态难溶，因此，温度恢复到室温，不溶物也不会再次溶解。

1、体系的极性不合适：

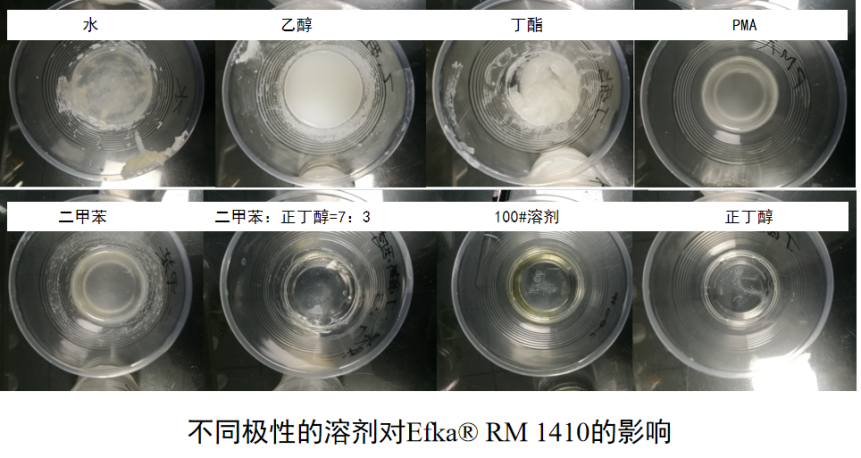

Efka® RM 1410在不同极性的体系中的相容性和对流变性能的改善效果不同，如下图所示（下图为不同溶剂开稀后，3%的Efka® RM 1410溶液状态）：

可见：在二甲苯：正丁醇=7：3的溶剂中，Efka® RM 1410透明溶液（具有优异的触变性），而其它溶剂中，Efka® RM 1410溶液中均有不溶物产生，因此，推荐应用时要调配合适极性的溶剂组合，以便Efka® RM 1410能正常发挥作用。

2、加入的方式不合适

分别用以下四种方式把Efka® RM 1410加入同一涂料中，刮板测细度，结果如下图：

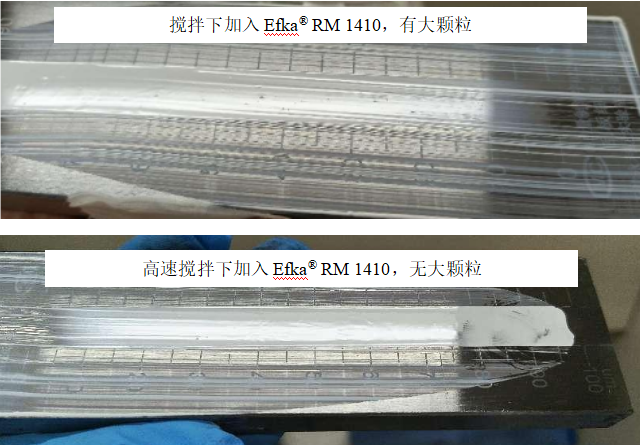

方式1、搅拌下（100rpm），直接加入；

方式2、高速搅拌下（2500rpm），直接加入；

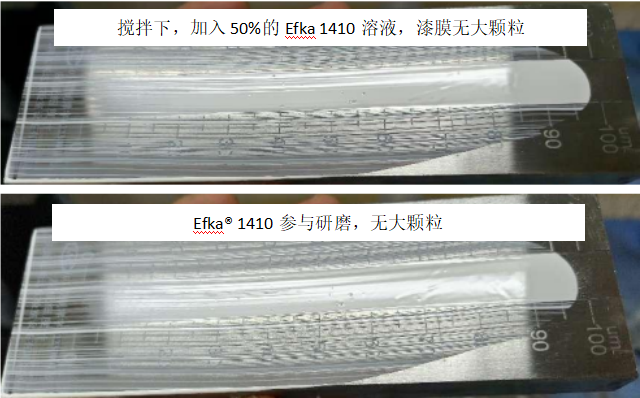

方式3、搅拌下（100rpm），将Efka® RM 1410直接加入树脂和溶剂的混合液中，然后加入助剂、颜填料一起参与研磨；

方式4、在搅拌下（100rpm），将体系中的极性较低的溶剂加入Efka® RM 1410中，制备成50%的溶液，（如果将Efka® RM 1410反向加入溶剂中，加入大约3~5%的Efka® RM 1410时，体系的粘度会变得非常高，不能制备高浓度溶液）可在任意阶段加入配好的溶液，在3小时内用完。

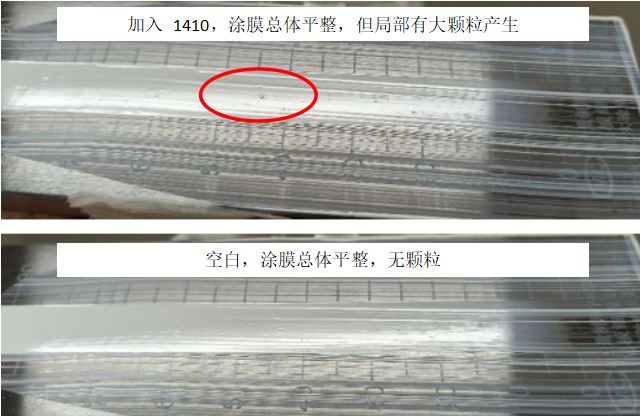

可见，在1000rpm下，将Efka® RM 1410直接加入后，漆膜有大颗粒。这是因为直接加入Efka® RM 1410，由于体系的剪切力不足，容易导致Efka® RM 1410局部过量，使其自身发生团聚，形成大颗粒。要想避免这种现象发生需从两个方面入手：一是降低Efka® RM 1410的浓度——将Efka® RM 1410开稀后加入；二是提高剪切力——提高搅拌速度或Efka® RM 1410参加研磨，如上图所示。

Efka® RM 1410这个产品有其特殊性，需要正确储存和使用才能发挥其防沉抗流挂作用，建议大家按以上小贴士存放和使用，以达到理想的应用效果。
