-
-
-
回到顶部
010-80890561
order@bjmytimes.com
上篇文章讲到水性环氧底漆里树脂的确定和分散剂的选择及固化剂的选用，接下来我们将探讨影响配方的其他因素，如消泡、闪锈和流挂。
四、消泡：

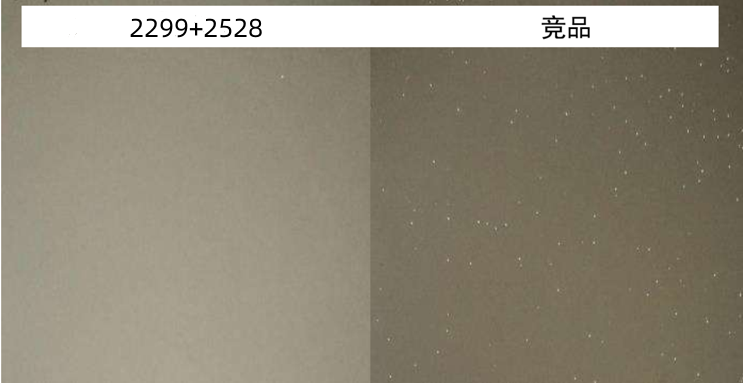

环氧底漆消泡不仅影响生产工艺，更重要的是消泡不好会造成漆膜产生很多针孔，做盐雾时腐蚀介质很容易进入底材造成漆膜起泡、生锈。本方案采用我司FoamStar® SI 2299搭配FoamStar® ED 2528，我们将制备的漆膜喷涂于聚酯膜上放置于灯光下观察，可见左图没有亮点，说明消泡效果良好。
消泡剂如果消泡效果不好，会造成漆膜针孔多，严重影响盐雾，如下图所示：在相同的时间里，仅更换消泡剂组合的差异。
五、闪锈：
水性环氧涂料由于不能加乙醇胺调节PH，所以更容易闪锈。我们在选择闪锈助剂时不仅要求闪锈助剂本身无胺，而且要考察加入闪锈助剂后对漆膜耐性的影响。
以下展示一下我们测试闪锈剂的过程：

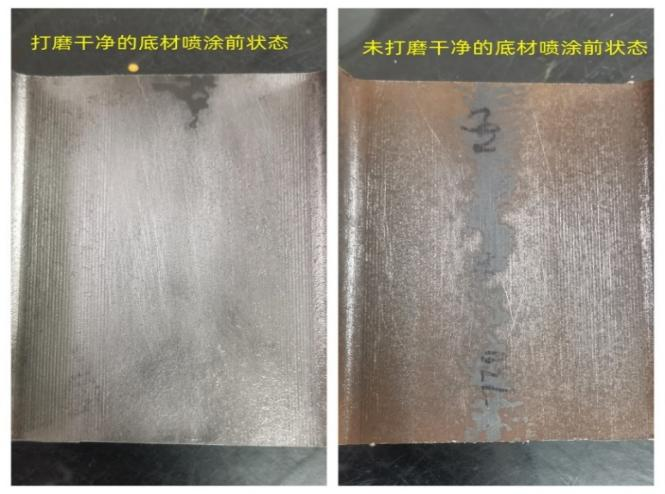

1、 准备两块样板：一块打磨干净表面铁锈的冷轧钢vs一块不打磨的冷轧钢；

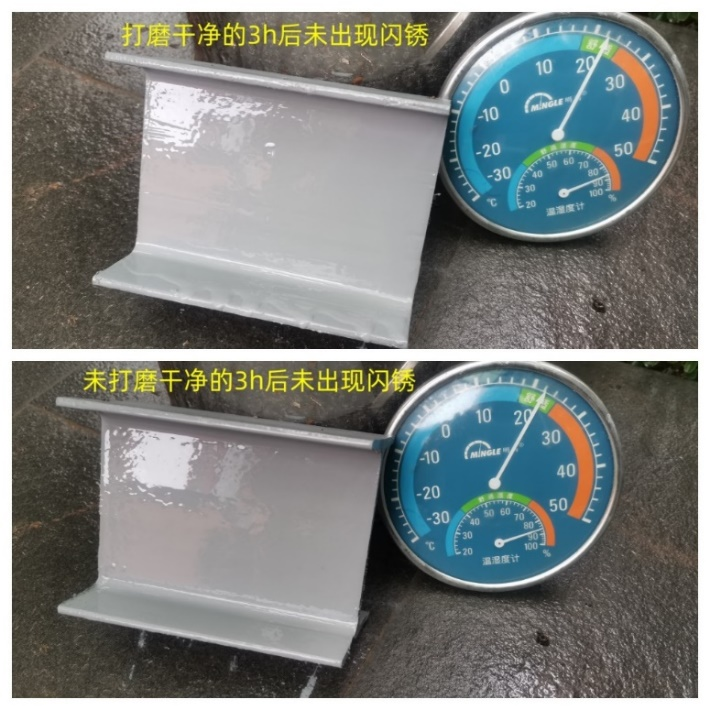

2、 喷涂后立刻将两块样板放到室外下雨环境中，当时实际湿度＞90%，温度22℃，放置3h后观察样板外观均无闪锈(NR950添加量1.6%）
我司防闪锈剂NR950具有优异的防闪锈性，对漆膜耐性影响小。
3、 将样板分别做耐水和耐盐雾测试，观察板面状况，考察闪锈助剂对漆膜耐性的影响；

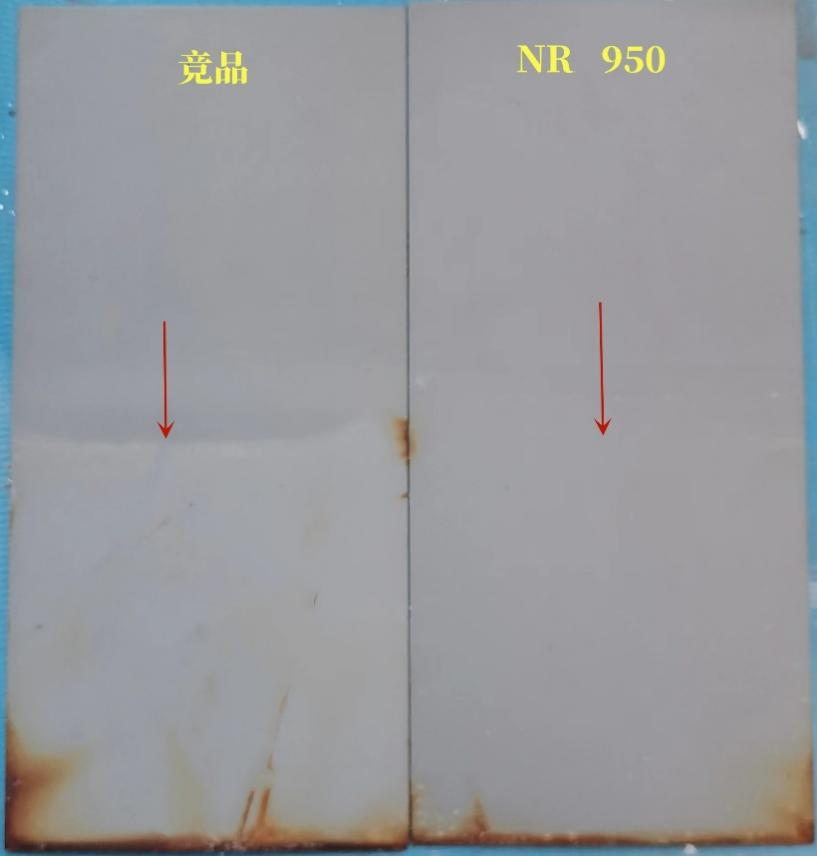

耐水500h后的状态
可见NR950比竞品对漆膜耐水性影响更小

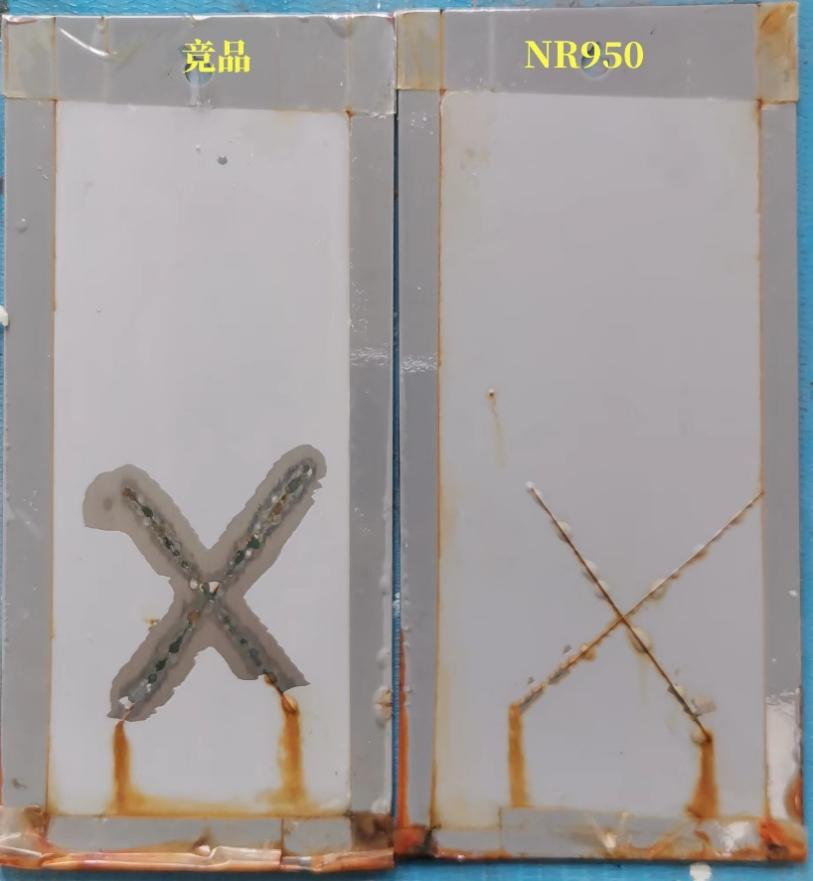

对比耐盐雾500h小时后划叉部位附着力状态(从盐雾箱里拿出来表面水分干燥后用胶带粘)
可见NR950比竞品对漆膜耐盐雾性影响更小
六、抗流挂性

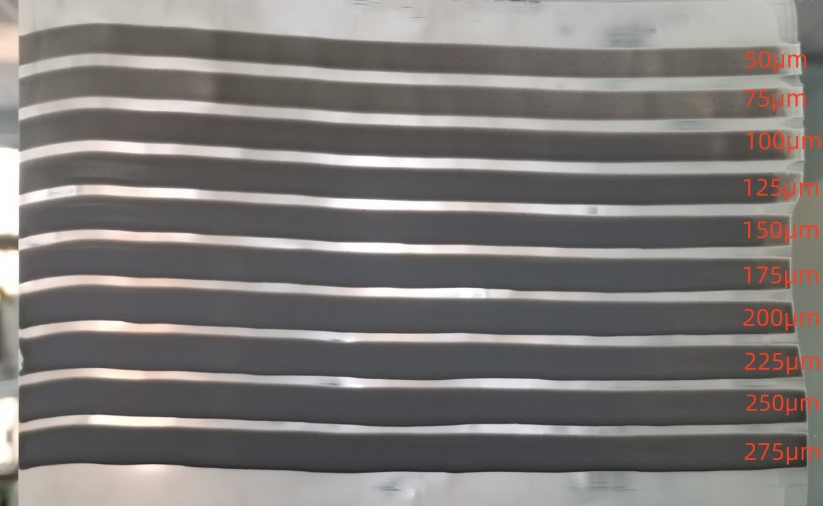

由于碱溶胀增稠剂会严重影响环氧漆膜耐盐雾性能，故环氧底漆里要使用聚氨酯增稠剂，选用改性有机膨润土 搭配我司聚氨酯增稠剂RA1620. 湿膜抗流挂大于275μm，可完全满足干膜80微米不流挂的要求
和某知名低剪聚氨酯流变助剂相比，我司聚氨酯增稠剂 RA 1620具有比竞品更高的增稠效率，价格也更低，成本大幅下降，并且RA 1620更不稳泡。

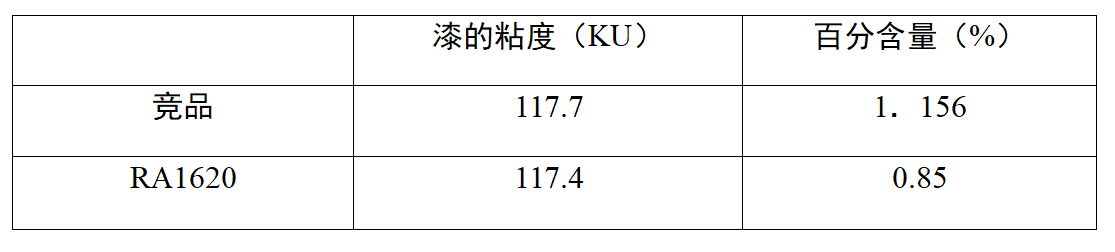

各取400克漆分别添加竞品和RA 1620增稠剂，添加量和粘度如下：

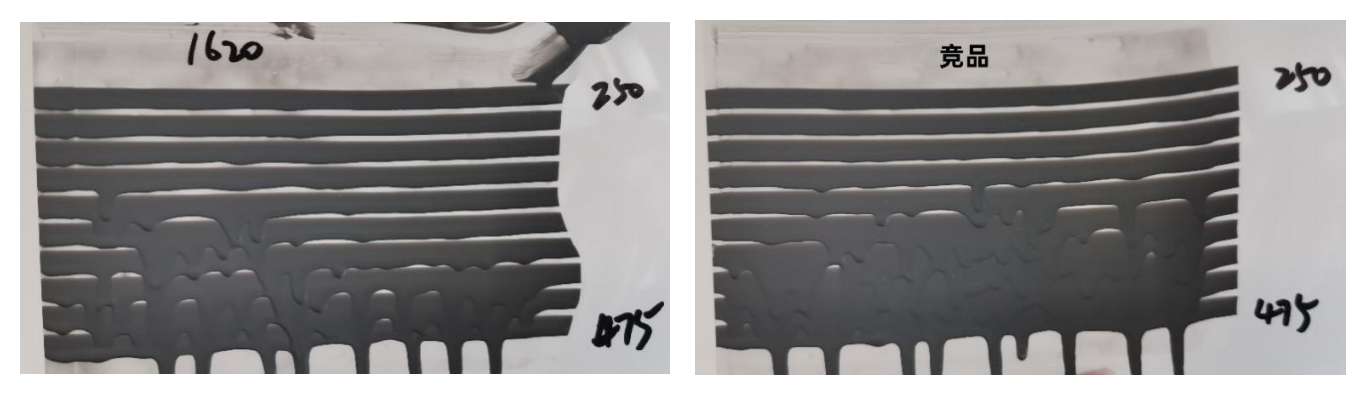

RA1620抗流挂性比竞品略好
RA1620对漆膜耐性影响比竞品小(水性环氧清漆泡水 500h 后的状态)
综上，我们开发出了一款成本低于11.5元，耐盐雾性能大于500小时，附着力优异，且施工性良好的低成本水性环氧底漆，可以满足常规防腐场合应用要求的配方。欢迎对此项目感兴趣的小伙伴联系我们：010-80890561/2转技术部。
