水性钢结构涂料是怎样炼成的(二)

——助剂的选择之分散剂

　　如果说钢结构涂料是一道美味的鱼香肉丝，乳液和粉料就是炒菜时的胡萝卜和肉，配方助剂就是炒菜过程中的油盐酱醋。分散剂呢，往往很关键的是醇香花生油。涂料生产和储存和使用过程中，经常遇到这样的问题：

　　生产的时候，粉料投进去之后，罐内稠的像八宝粥一样，分散盘也搅不动，隔膜泵也抽不动，砂磨机半天也磨不下细度，心好累。

　　用了个传说中降粘度好的分散剂，磨出来的水浆和调出来的漆，就像一杯卡布奇诺咖啡一样稳泡，涂层表面上一层难缠的泡沫，消泡剂不要钱一样往里加也消不掉，喷出的漆膜表面都是泡破了之后的小孔和加多了消泡剂的小坑，好闹心。

　　做个漂亮的天蓝色深灰色，干燥快了慢了不一样，或者施工稍微多加了点水，干燥的漆膜颜色深深浅浅花花绿绿，大面积工件变成了大花脸，好难看。

　　做个深灰钢构漆，别人投一包炭黑就够了，自己加两袋炭黑颜色还浅浅的不够深，好费钱。

　　好不容易做好了一个漆，开心的装桶给客户发货。过几天货到了工地客户开桶一看，桶底沉淀了、上面分层浮色了、一喷反粗起渣子了、喷完干燥后颜色比出厂时候变深了变浅了失光了。。。。。。钢构漆的储存性总是像孩子在沙滩上堆的沙堡，经不起时间的考验，好难。

　　所有的这些问题，都跟配方中的一个关键助剂——分散剂，有很大的关系。

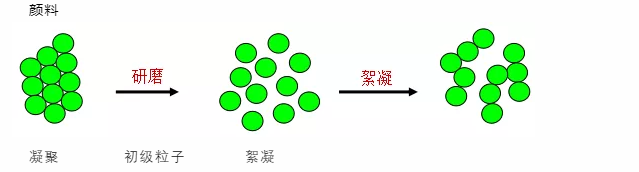

　　在涂料生产和储存过程中，颜填料经过研磨分散和储存絮凝，颜料粒子的状态变化见下图所示。

　　分散剂在颜料研磨和防止絮凝的过程中，通过静电吸附和空间位阻两个方式，起到非常关键的作用。钢构涂料由于其颜填料相对单一，分散剂的选择原则是性价比高，不影响耐性，通用性好。市面上的分散剂种类多牌号杂，有些分散剂对无机填料降粘效果非常好，使用量也小，但是完全分散不开有机颜料，还会严重影响漆膜的耐水等性能;有些分散剂针对有机颜料分散效果很好，但是对钢构粉料主体的无机颜料降粘效果不佳，往往还非常稳泡;有些分散剂德智体美全面发展，但是动辄百八十的价格让钢构漆配方工程师又爱又恨。

　　又便宜又通用又好用，这就给分散剂的选择提出了新要求。我们用我司经典的疏水分散剂WD 405，和市场上大家用的比较多的两只分散剂做了一系列的测试和对比。

　　首先做一个大家常见的丙烯酸铁红底面合一漆

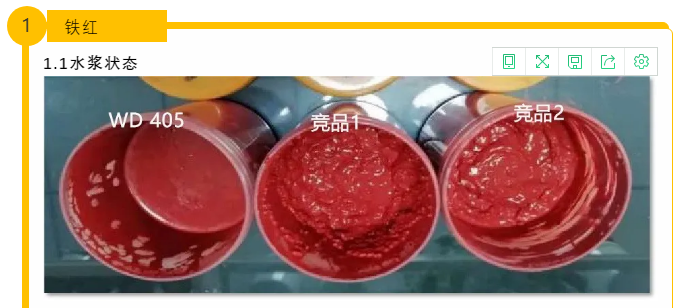

　　稳泡性：WD405表面有少量大泡，整体无泡，而竞品1 和竞品2整体有大量小泡且不易脱出，说明WD405 不稳泡;

　　研磨30分钟后，色浆细度：均为25μm;WD405的研磨效率高;

　　降粘效果：WD 405制备的样品的粘度最低， WD405 的降粘效果好。

　                                                                               1.2 色漆指研：

　　粉料只有铁红，不存在浮色发花现象，因此，不做指研测试和对比展色力;

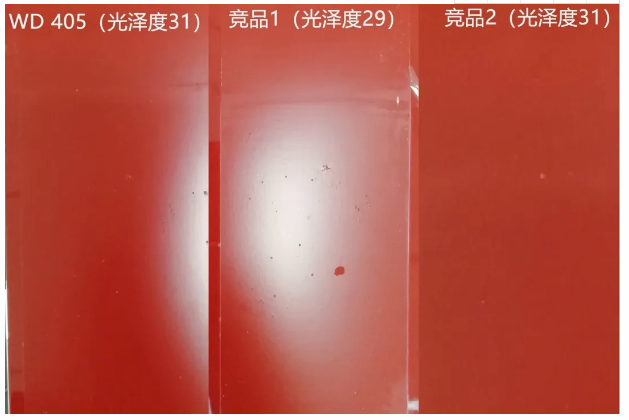

　                                                                               1.3漆膜光泽度（60°）：

　　光泽度(60°)：WD405不影响光泽;

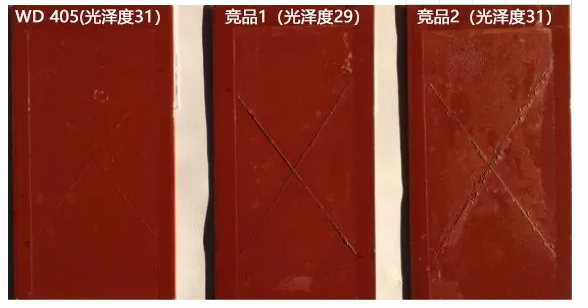

　　                                                                                1.4 耐性测试-72小时中性盐雾：

　　耐性：WD405和竞品1的样板无泡无锈，划痕扩蚀<1mm，竞品2 无锈，划痕周边有大量消泡，划痕扩蚀<1mm。WD405 对耐性影响小。

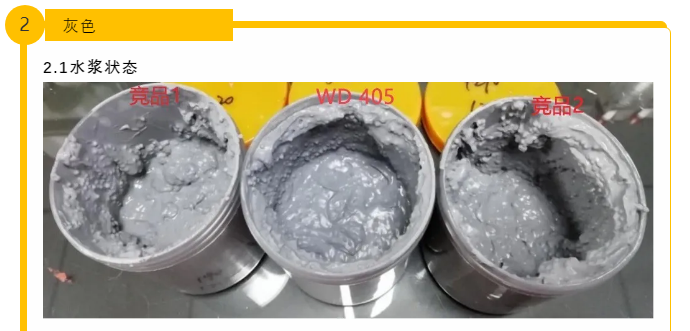

　　稳泡性：三者相当;

　　研磨30分钟后，色浆细度：三者细度均为25μm;

　　降粘效果：WD 405制备的样品的粘度最低， WD405 的降粘效果好。

　                                                                                 2.2 色漆指研、对碳黑的展色力：

　　展色力：WD405和竞品2的试样颜色相当均比竞品1的颜色深，因此，WD405对碳黑有优异的展色力;

　　指研处色差：三个样品的指研出和非指研处均无明显色差，因此，WD405有优异的抗浮色发花性能。

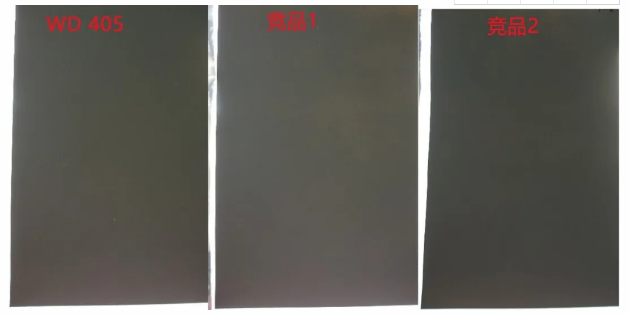

　                                                                                2.3 漆膜状态：

　　漆膜针孔：三个样品漆膜均无针孔，说明WD405的不稳泡。

　　注：我们将涂料喷涂在透明的聚酯薄膜上，干燥后放在灯箱上观察针孔情况。

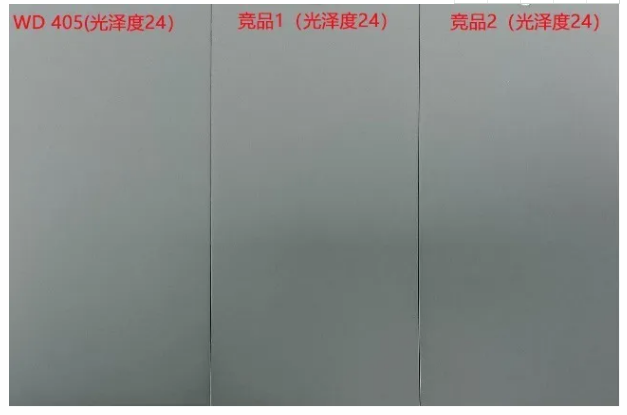

　                                                                            　2.4漆膜光泽度（60°）及耐性：

　　光泽度(60°)：WD405不影响光泽;

　　耐水性：三者室温耐水240小时，均无变化，因此，WD405对耐水性无显著影响。

　　把铁红和深灰搞定，WD405基本上已经能胜任工厂70%的任务了。但是总有些钢结构是不一样的烟火，像彩钢板上做个孔雀蓝、橙红之类的颜色鲜艳又夺目。就拿孔雀蓝来说，钛白和酞青蓝属于典型的无机和有机颜料，表面结构、粒径和比重差异都非常大，把两者稳定均匀的分散混合在同一个体系中降粘度、下细度、不浮色、不稳泡，WD 405表现如何呢?

　　稳泡性：WD405和竞品2的样品表面有大量大泡，但整体无泡，而竞品1 整体有大量消泡且不易脱出，说明WD405

　　不稳泡。

　　研磨30分钟后，色浆细度：WD405：20μm;竞品1：30μm;竞品2：25μm;WD405的研磨效率高。

　　降粘效果：WD 405制备的样品的粘度最低， WD405 的降粘效果好。

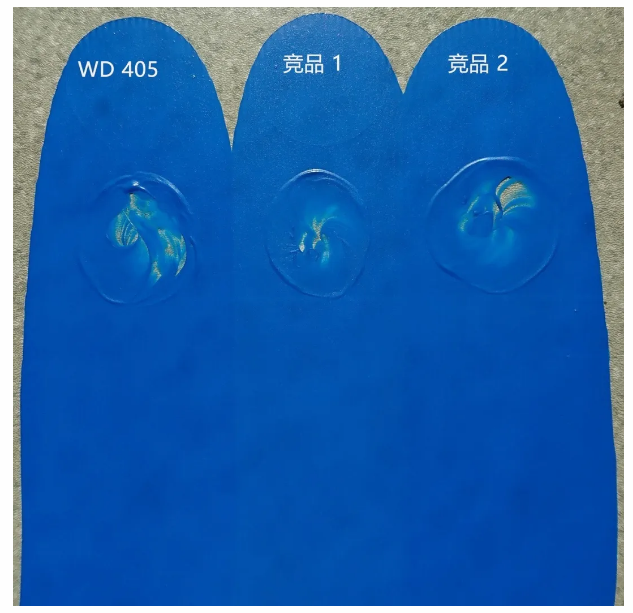

　                                                                               3.2 色漆指研、对酞菁蓝的展色力：

　　展色力：WD405和竞品2的试样颜色相当均比竞品1的颜色深，说明WD405对酞菁蓝优异的展色力;

　　指研处色差：三个样品的指研出和非指研处均无明显色差，WD405有优异的抗浮色发花性能;

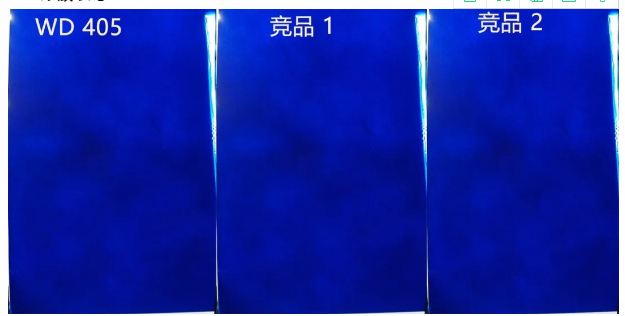

　                                                                               3.3 漆膜状态：

　　漆膜针孔：三个样品漆膜均无针孔，说明WD405的不稳泡

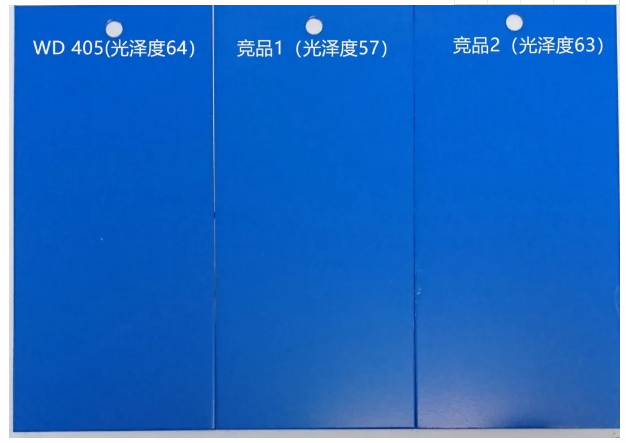

　　                                                                            3.4漆膜光泽度（60°）及耐性：

　　光泽度(60°)：WD405不影响光泽;

　　耐水性：三者室温耐水240小时，均无变化，WD405对耐水性无显著影响。

　　稳泡性：WD405表面有大量大泡，但整体无泡，而竞品1 和2整体有大量小泡且不易脱出，说明WD405 不稳泡;

　　研磨30分钟后，色浆细度：WD405：20μm;竞品1：30μm;竞品2：25μm;

　　WD405的研磨效率高

　　降粘效果：WD 405制备的样品的粘度低， WD405 的降粘效果好。

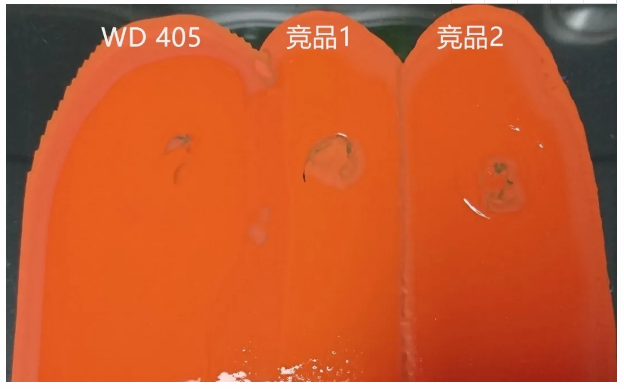

                                                                   4.2 色漆指研、对170红的展色力：

　　展色力：WD405和竞品2的试样颜色相当均比竞品1的颜色深，说明WD405对170红有优异的展色力;

　　指研处色差：三个样品的指研出和非指研处均无明显色差，因此，WD405有优异的抗浮色发花性能。

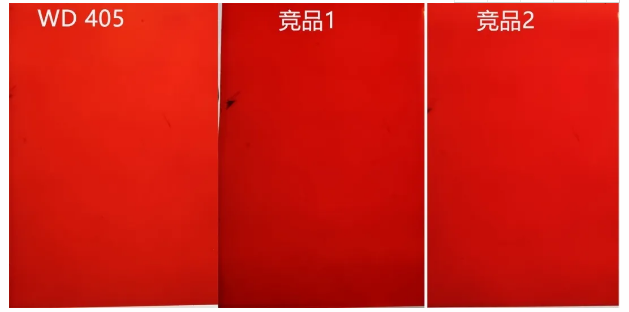

                                                                   4.3 漆膜状态：

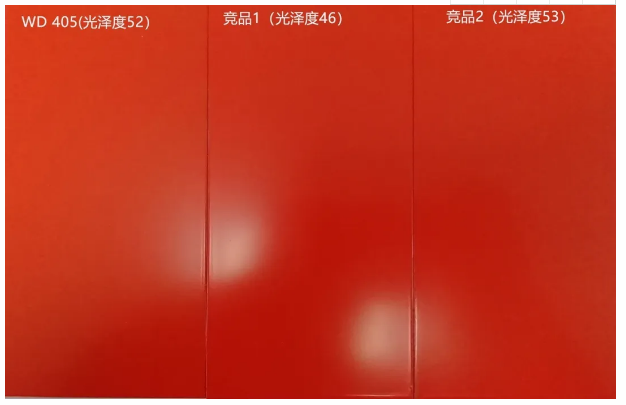

                                                                   4.4漆膜光泽度（60°）及耐性：

　　光泽度(60°)：WD405不影响光泽;

　　耐水性：三者室温耐水240小时，均无变化，WD405对耐水性无显著影响。

　　经过和市场主流的高性价比共研磨分散剂对比，我们配方中这只WD 405分散剂完全能胜任水性钢结构涂料的各种使用场景，是一只踏实可靠高性价比的老黄牛型产品。

　　俗话说：“三分涂料七分涂装”，我们深知涂料是一门应用学科，施工现场的多样性也意味着配方需要根据现实情况进行灵活调整。因此，我们不仅提供基础配方，更重要的是根据客户具体要求提供定制化服务并配套主要原材料。为了节约您宝贵的时间，我们还将提供样漆供您现场实验，并根据反馈调整材料和配比，最大程度为客户减少产品开发周期，控制综合采购成本，避免多头采购带来售后服务扯皮的弊端。

　　为此，我们将在“美扬涂界”的公众号上陆续推出水性工业涂料系列原创文章，希望对您有所帮助，欢迎关注!
