-
-
-
回到顶部
010-80890561
order@bjmytimes.com
缩孔是涂料涂装中常见的缺陷之一，它坑坑洼洼的样子就像一件新衣服上的补丁。同时它又像流感一样无法预测，比如我们使用了强消泡剂, 或者由于施工过程中有突发的环境污染（有时候来自底材上的油污，有时候甚至来自一阵风）。因为缩孔发生后难以修复通常造成工件返工，费时费力还增加返工成本。所以对于缩孔问题要以预防为主，尽可能地避免缩孔的产生，那么找到一只抗缩孔能力强且副作用小的助剂至关重要。
涂料行业常常使用有机硅或有机氟类的助剂来改善缩孔，因为它们能极大地降低体系的表面张力。近年来各地实施的“禁氟令”使得大家对氟类产品的接受度下降，因此我们重点评价有机硅产品。
以下我们以油性木器涂料为例，看看Anticrater® SL 303的表现。在有些施工方式下如混气喷涂、淋涂、浸涂等等，需要我们使用消泡能力较强的消泡剂，但它往往带来缩孔问题。

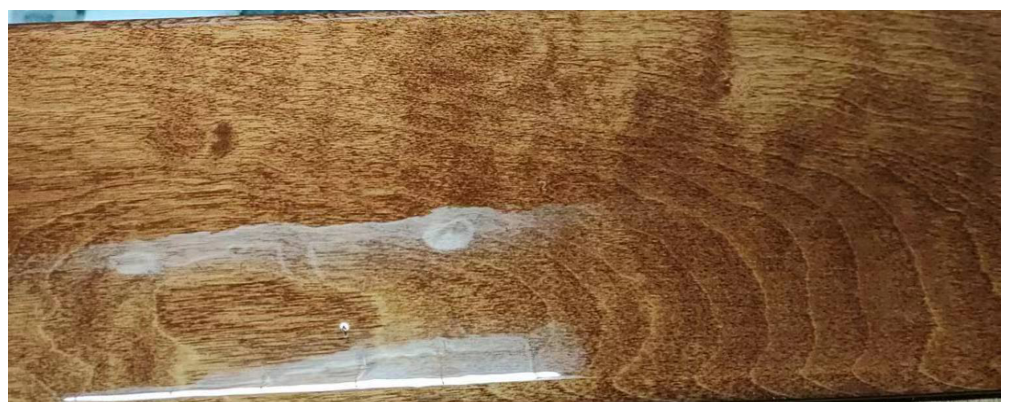

我们在木器pu哑光清面漆产品中进行测试，配方中使用了消泡力较强的消泡剂，喷涂后版面出现缩孔，如下图：

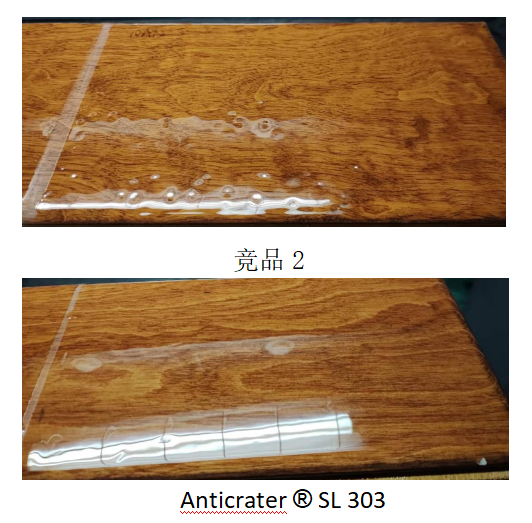

我们对比了市场上常用的几种有机硅抗缩孔助剂，添加量均为总配方的0.2%
由此可见，Anticrater® SL 303在强消泡体系下表现优异，为了验证效果再次进行一组破坏性测试，基材打磨后不吹灰，在红框位置涂满手汗和油脂，在PU哑光清面漆中分别添加0.2%我司产品Anticrater® SL 303、市售竞品，直接施工观察产品表现。

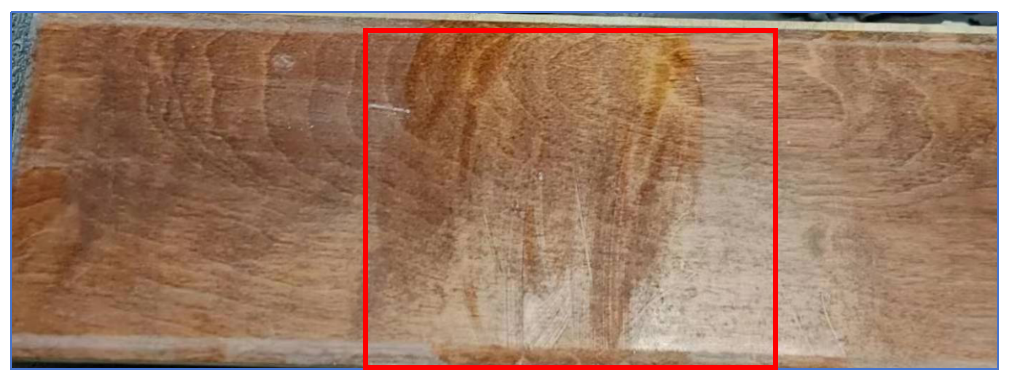

整体不吹灰，红框位置涂满手汗和油脂
Anticrater® SL 303板面效果：没有缩孔

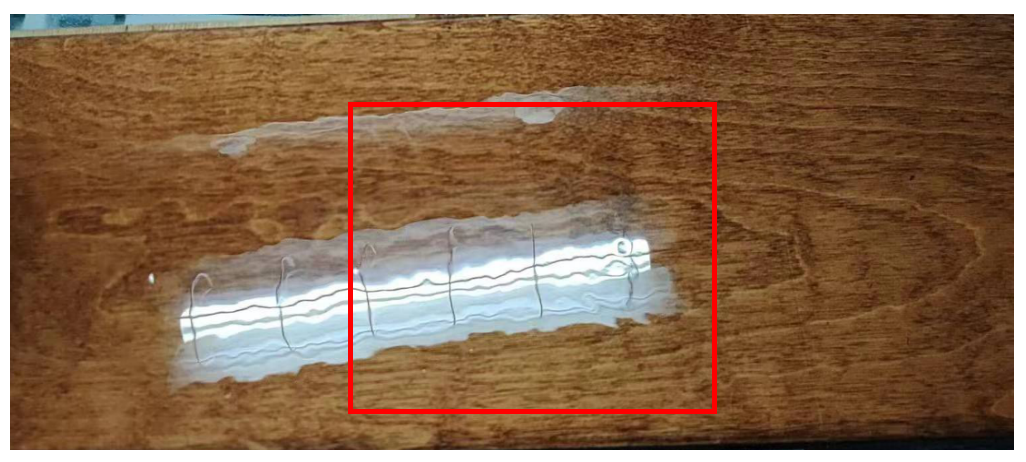

市售竞品板面效果：多个缩孔
从上面两组破坏性测试来说，Anticrater® SL 303在强消泡体系润湿性表现突出，而且具有优异的抗污染性、抗缩孔性，手感特别润滑，符合现阶段的流行趋势。
虽然Anticrater® SL 303的优势很显著，但它会不会具有一些有机硅助剂的副作用，比如：重涂附着力变差？还有会不会稳泡？
一、重涂附着力评估：

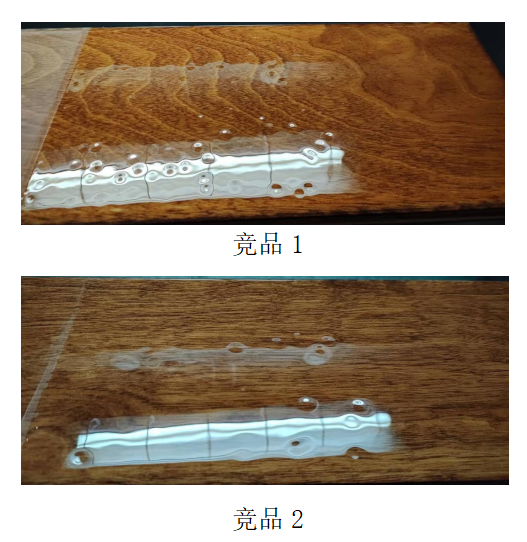

第一道面漆喷涂完成后，常温干燥隔夜，400#砂纸打磨后，喷涂第二道面漆，常温干燥7天后测试附着力，如下：
结果显示：Anticrater® SL 303对重涂附着力无不良影响。
二、稳泡性测试：

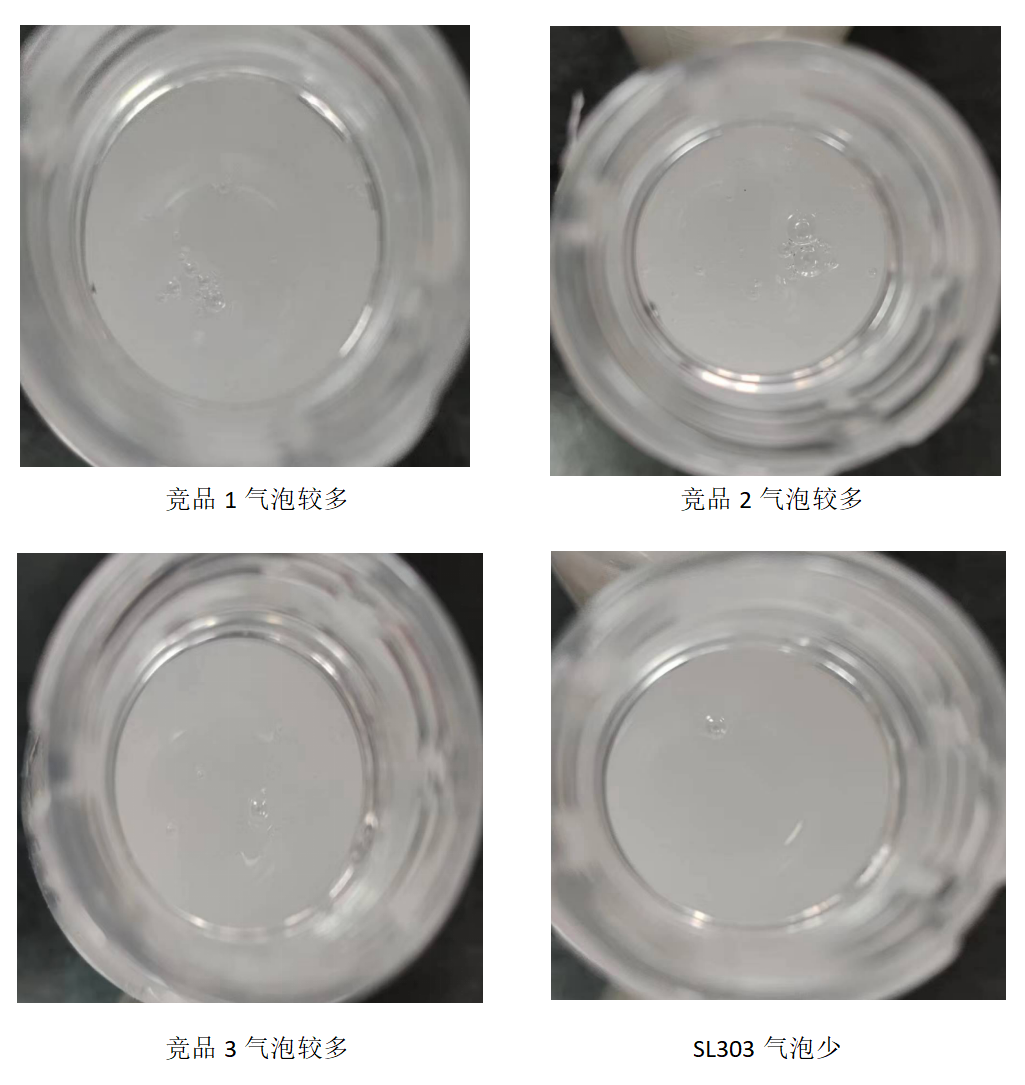

相同基料分别加 0.2% Anticrater® SL 303、竞品1、2、3后振荡10min后观察起泡情况。
打消了后顾之忧，您以后在遇到缩孔问题时，又多了一个选择：Anticrater® SL 303，最后，顺便说一下，它的价格也很美丽，可谓平价的“抗缩孔良药”！
