在水性低剪切聚氨酯增稠剂的世界里有很多传统经典产品，我们的Superthick® RA1620到底有什么特别之处，它能否在这拥挤的赛道里占有一席之地呢？

一个产品要想得到市场认可，关键取决于它的产品竞争力,我们在以下几个方面优化了Superthick® RA1620的性能：

1.更高的增稠效率（各常用体系）

2.更佳的抗流挂能力

3.更低的价格

4.更小的副作用：如稳泡、影响耐水性以及是否后增稠

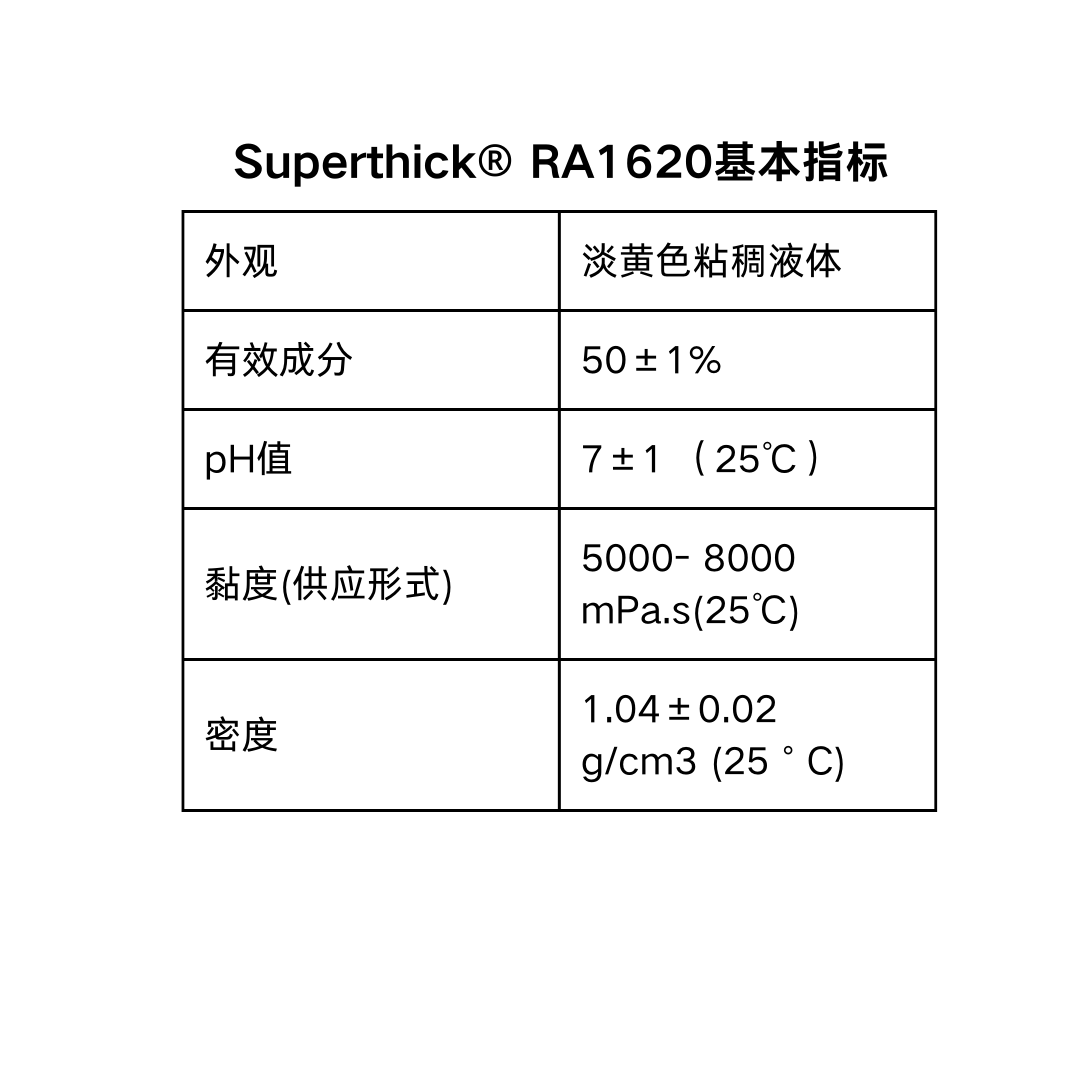

注：使用时需用溶剂和去离子水的混合液（如BCS和去离子水） 将Superthick® RA1620开稀成25%固含的混合液，然后加入体系充分分散均匀。建议开稀比例为：RA 1620：BCS:去离子水=5：1：4，以下图表里增稠剂添加量均为供货形式。

下面就让我们一起观察Superthick® RA1620的表现：

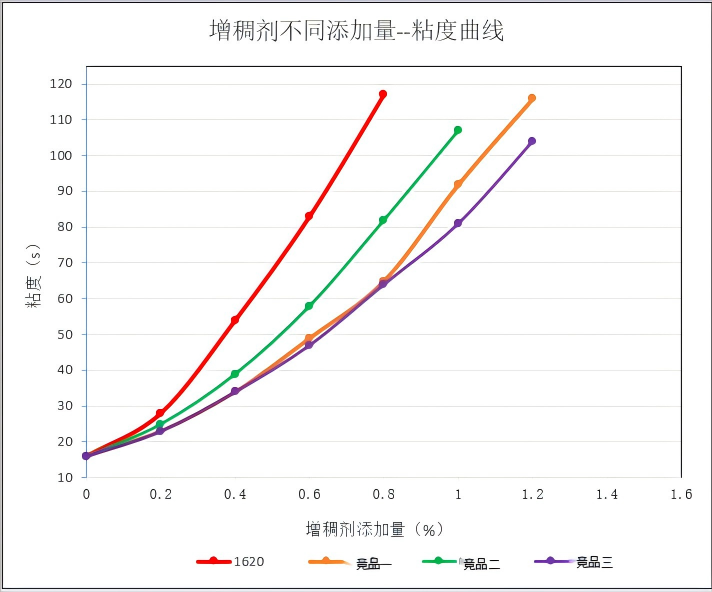

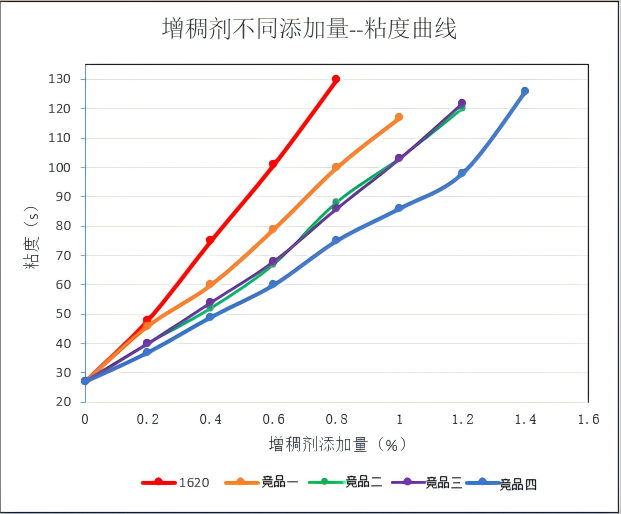

水性环氧体系内

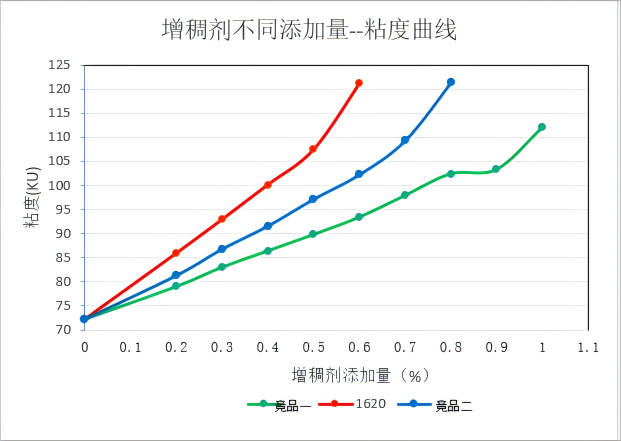

水性环氧酯体系内

水性醇酸体系内

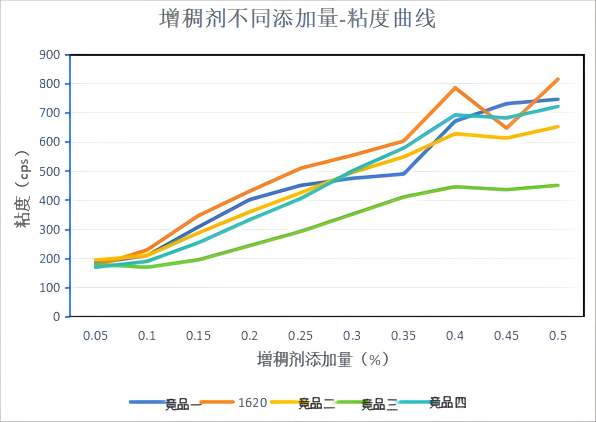

单组份丙烯酸体系内

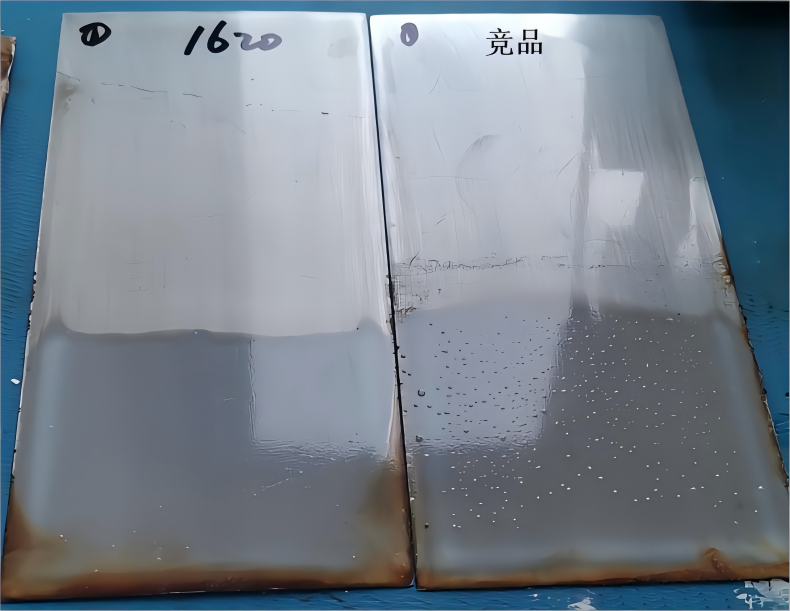

在水性环氧清漆里分别添加RA1620和知名竞品增稠剂，喷涂于马口铁板上，自然干燥7天后做漆膜耐水实验，结果如下：

耐水500h，添加竞品增稠剂的漆膜起泡严重，添加RA1620的漆膜边缘部位起少量小泡，耐水性较好。

在水性环氧体系里测试抗流挂性:

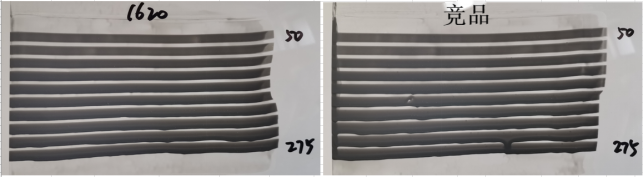

在高粘度（60KU）时抗流挂效果如下：

添加RA1620的漆370微米不流挂，添加竞品的漆325微米不流挂，RA1620抗流挂性优于竞品。

在低粘度（涂4杯35s）时抗流挂效果如下：

添加RA1620的漆抗流挂比添加竞品的略好。

添加增稠剂后，漆液粘度增加，气泡更不容易消失，不同增稠剂中的成分也加剧了稳泡现象，与竞品相比，RA1620更不稳泡。

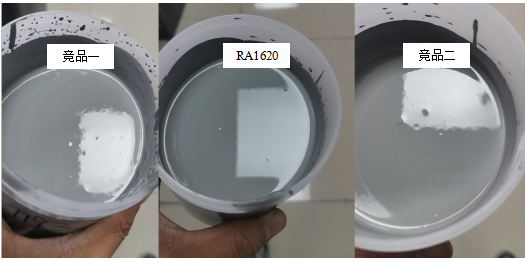

上图为在水性环氧体系内添加RA1620的漆液气泡明显少于竞品，说明RA1620具有不稳泡的特点。

后增稠是部分低剪切增稠剂的致命缺陷,后增稠现象会造成：

粘度不稳定，施工性差，漆膜厚度难以维持在工艺要求范围内，影响储存等问题，给客户生产带来很大麻烦，因此后增稠也是一个需要重视的问题。

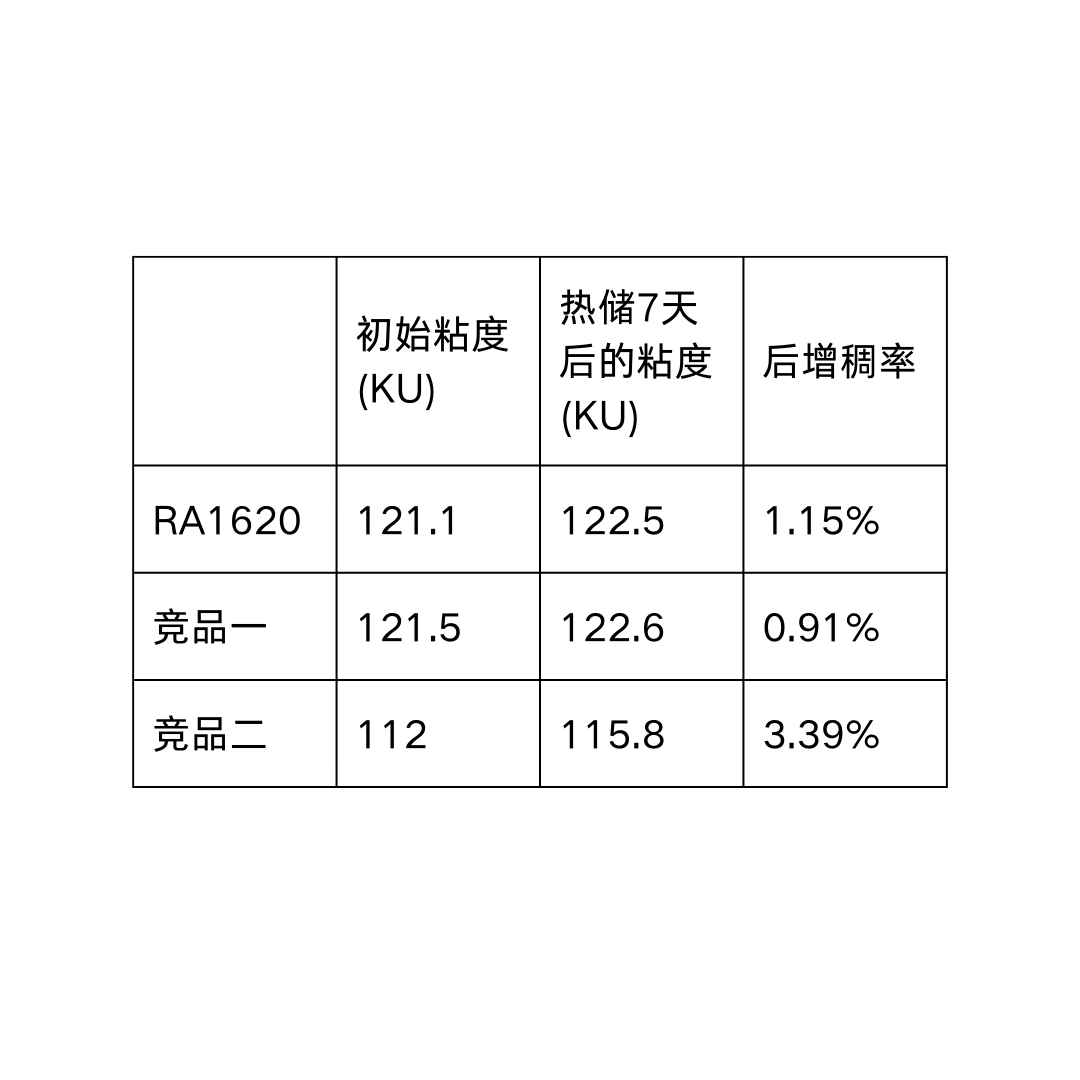

在水性环氧体系内热储七天后添加RA1620的漆液无明显后增稠现象。

从Superthick® RA1620以上的表现足以窥见，它初步具备了成为一个爆款产品的潜质。目前正在被越来越多用户认可和关注，它随时准备迎接来自各方面的挑战！欢迎广大用户咨询索样。
