7月20日，河南省遭遇极端强降雨，郑州市多个国家级气象观测站日降雨量突破有气象记录以来历史极值。受强降雨影响，河南省郑州市二七区郭家咀水库水位快速上涨。 由于遭遇罕见持续强降雨，郑州市常庄水库、郭家咀水库及贾鲁河等多处工程出现险情，郑州市区出现严重内涝，造成郑州市铁路、公路及民航交通受到严重影响。目前，已转移避险约10万人，洪灾已造成郑州市区多人死亡。

       我们对每一位遇难者表示沉痛哀悼，对遇难者家属表示诚挚慰问！

       当下雨季 如何应对水性漆施工后的返锈问题？

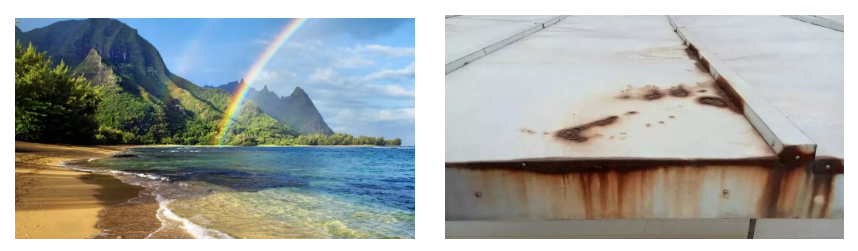

       炎炎夏日，高温高湿雷雨天气频繁，雨水过后，有的不仅是彩虹还有锈迹斑斑。

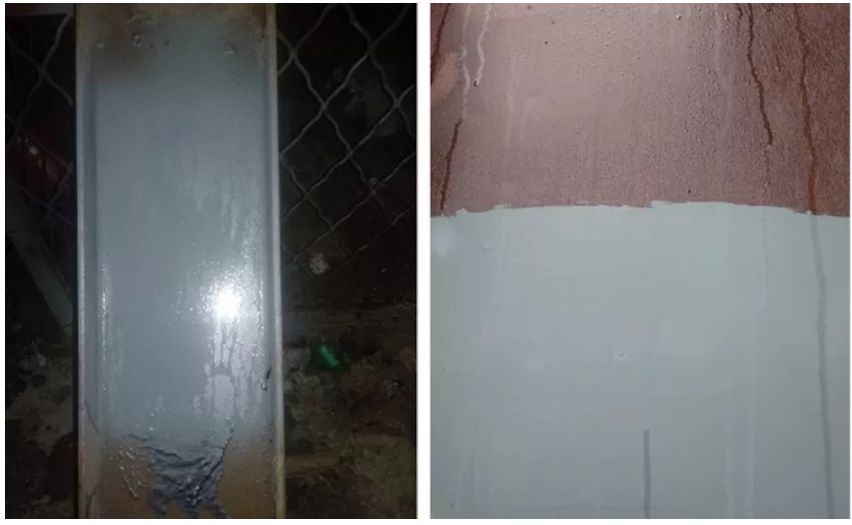

       雨季来临，最近有很多客户反馈水性漆施工后遇到雨水出现返锈的问题，客户提高了防锈要求，询问有没有更好的防止出现返锈的办法。下面我们来讨论影响返锈的关键因素和解决方案；

       一、漆膜初期耐水性影响

       如果漆膜的初期耐水性不好，涂料施工后未完全干燥情况下遇上下雨，雨水就会造成起泡和返锈的情况发生。

       解决方案：

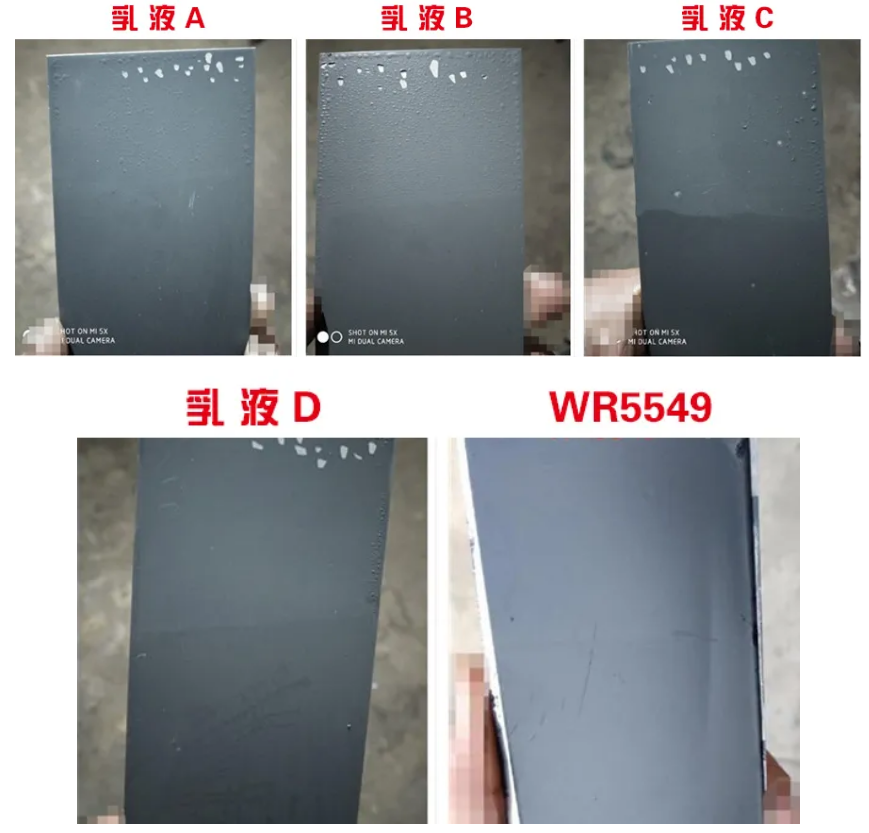

       选用初期耐水好的乳液和树脂。如果耐水性不好，起泡后很容易生锈，国标上要求漆膜施工后24h测试初期耐水性，这个时间不能满足实际需要，应该在漆膜干燥2h后就做耐水实验。选取市场上常见的几种工业漆乳液做成漆，喷板自干两个小时后放入水中测试初期耐水性（室温），24h结果如下：

         初期耐水性能：WR5549>乳液D>乳液C>乳液A>乳液B；

       乳液价格：乳液D>乳液C>乳A≈WR5549>乳液B；

       由实验可以看出我司乳液WR5549性价比最高。固含是47%。高于大多数市售乳液的固含。

       二、防闪锈性能影响

       防闪锈剂选择不当，漆膜防闪锈性能不好，喷涂施工后钢材表面有少量闪锈出现，漆膜遇到下雨天，锈点蔓延，造成返锈现象出现。

       解决方案： 选择合适的防闪锈剂，将闪锈彻底抑制住。我司产品NR910具有防闪锈性好，价格低，容易添加的特点。测试结果如下：

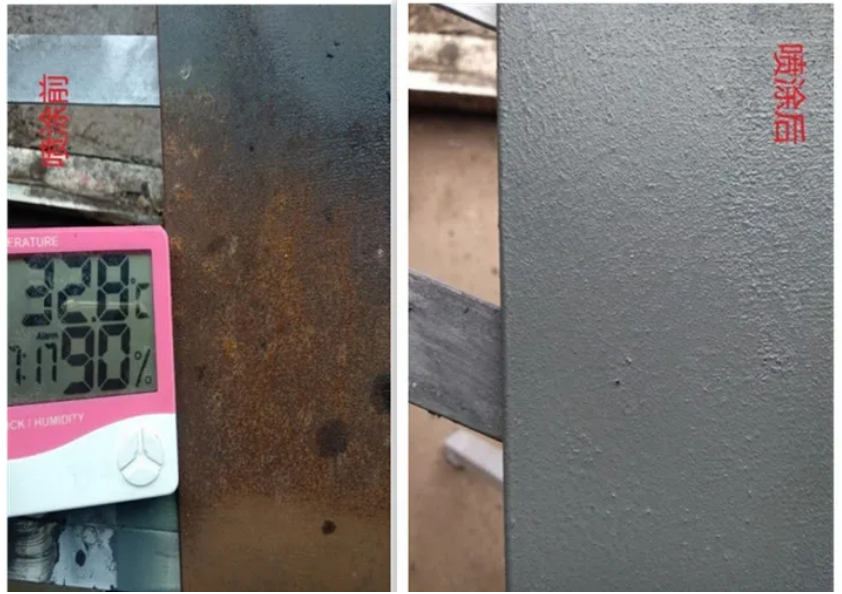

       1、高温高湿环境下带锈底材上抗闪锈性能 测试条件:温度32.8度，湿度90%，下午19：17喷涂，带锈底材，处理情况：未打磨，和打磨不彻底。

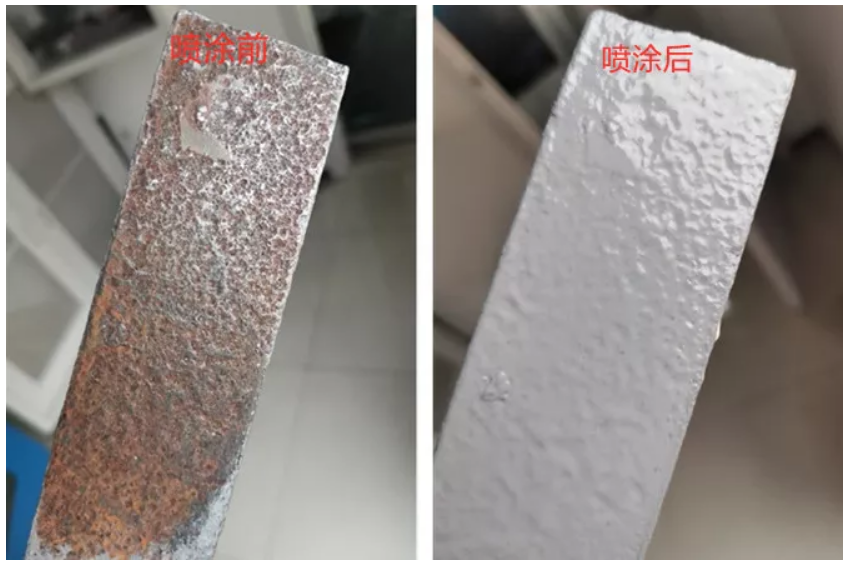

       2、严重生锈底材（三角铁）在打磨不彻底的情况下的抗闪锈性能。

       三、漆膜针孔问题影响 漆膜针孔问题是因为消泡不彻底，涂膜干燥后就会留下很多针孔，水汽容易进入，影响漆膜防腐效果。造成喷涂后的工件返锈。而这些针孔是肉眼观察不出来的。

       解决方案：

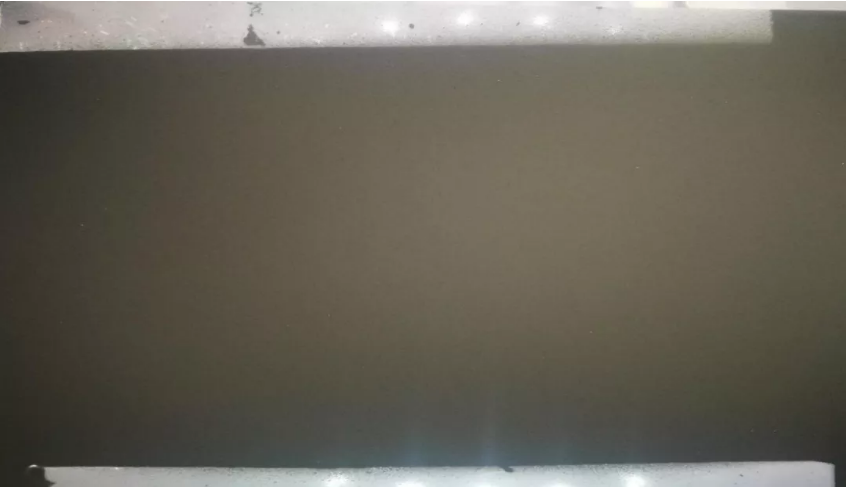

       添加合适的消泡剂：针孔评价方法：在聚酯薄膜上喷涂水性漆后，自然干燥，然后放置在光源下观察漆膜透光情况。如出现很多针孔说明消泡剂选择不当。我司的消泡剂FoamStar®ST 2437为星型聚合物改性消泡剂，具有消泡效果强，相容性好，易添加的特性，特别适合乳液型体系。 效果如图：

       四、助剂影响

       主要是分散剂的影响，有些分散剂会影响漆膜耐水性，从而造成工件下雨后返锈。

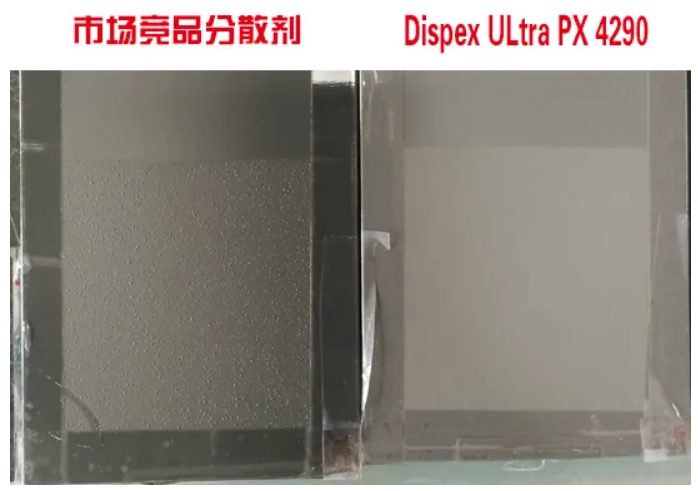

       解决方案： 选用不影响耐性的，性价比高的分散剂，我司Dispex ® ULtra PX 4290具有较强的疏水性，并且普适性强，对有机无机颜料都有良好的分散效果，对耐性无影响。

       五、防锈颜料影响 防锈颜料选择不当或者无防锈颜料，漆膜的防锈能力弱，也容易返锈。

       解决方案：

       选择合适的防锈颜料，如锶铬黄，磷酸锌，复合铁钛粉等搭配使用，铬酸离子(Cr+6)和磷酸根离子在钢铁表面形成一层金属氧化物的水合物，配制成涂料后，在钢铁表面起钝化作用，有防锈、防腐蚀的功能。搭配具有物理屏蔽作用的绢云母粉，可获得比较好的防锈效果，有效防止返锈出现。

       六、底材处理状态影响

       正常情况下底材处理应该达到Sa2.5级，但实际情况是底材处理并不彻底，有很多锈斑，喷涂水性漆后，锈斑会增长，遇到下雨天，底材锈多的地方就容易返锈。

       解决方案：

       底材处理达到Sa2.5级。

       防止返锈是对一个配方整体性能和涂装工艺的综合考验。以上是我们对水性工业漆雨季返锈的六大影响因素的总结，供大家参考。

       总而言之，防止返锈需着眼于多个维度来考虑，包括漆膜耐水性的影响、闪锈助剂的影响、针孔问题的影响、助剂的影响、颜料的影响、底材的影响等。
