WHAT？

分水？

分层？

硬沉淀？

厚膜流挂？

       以上问题是不是似曾相识？

它们在涂料中可能单独出现，也可能一起出现，严重影响了涂料的开罐效果和施工性能。

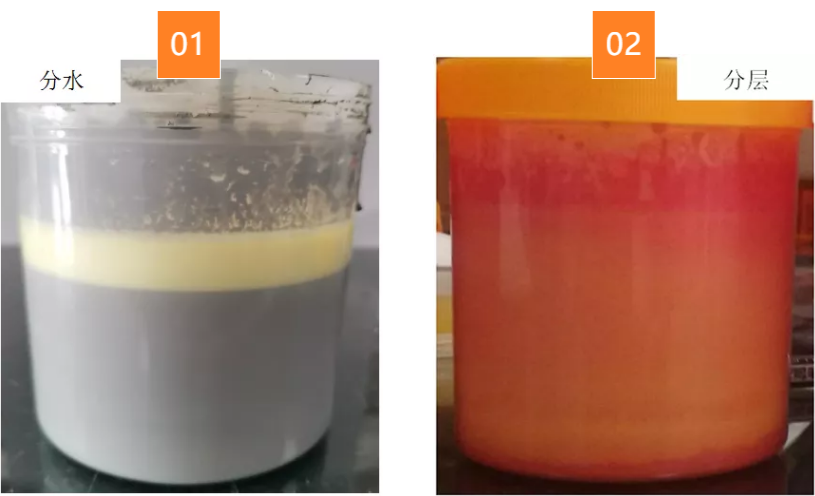

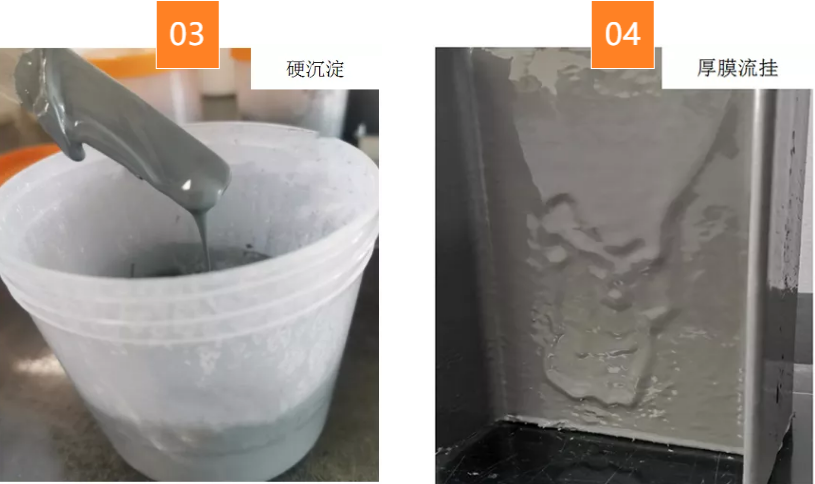

       最近，有一个客户因为防沉、分水分层及抗流挂性能差的问题，向我们咨询。 这是一个水性灰色环氧底漆，其漆样分水分层严重，厚膜流挂也不好。如下图：

       环氧漆一般颜填料含量高，容易沉淀、分层；另外本漆样还要求厚涂，如果配方设计不合理，这些问题就会全部存在。

       经分析，该客户的问题主要出现在流变助剂的选择上，所以我们将为其筛选合适的流变助剂并优化配方结构来改善这些缺陷：

       首先来看看防沉问题，一般来说水性膨润土是首选，因为膨润土在水中会形成类似3D“卡屋”结构，产生触变流动行为，对防止固体沉降导致的硬沉淀十分有效。

       MY-LT是一款高效的水性膨润土，以下是将MY-LT制成的2%预凝胶的触变曲线。预凝胶粘度如图 1，黑色线条为竞品，红色线条为我司 MY-LT，预凝胶粘度 MY-LT高于竞品，触变略好于竞品。

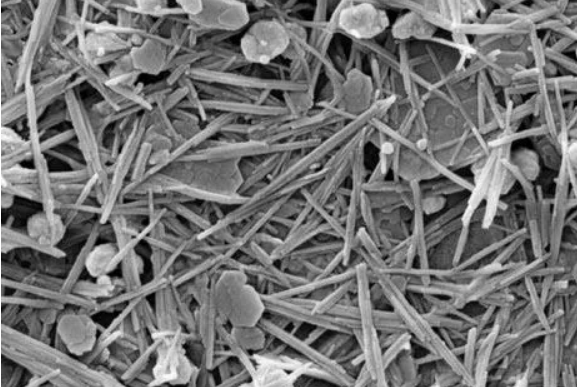

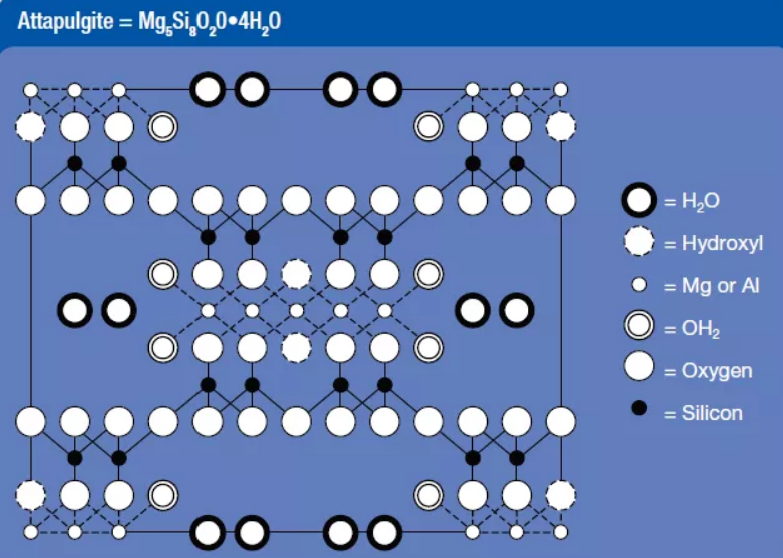

       然后对于分水问题，我们拿出了“秘密武器”凹凸棒土Attagel® 50，它是一种惰性粉末状胶凝级别的凹凸棒石，由于其特殊的结构，在离子和非离子水溶液中有效地形成胶体凝胶，可实现触变增稠和悬浮效果，可有效地防止分水，特别适合于含溶剂多的体系。

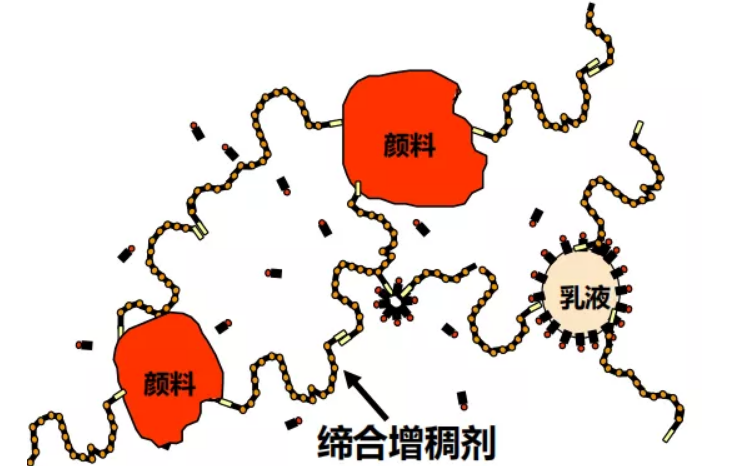

       而对于抗流挂，有强触变效果的聚氨酯缔合低剪增稠剂，如Rheovis® PU1193有显著的改善作用。

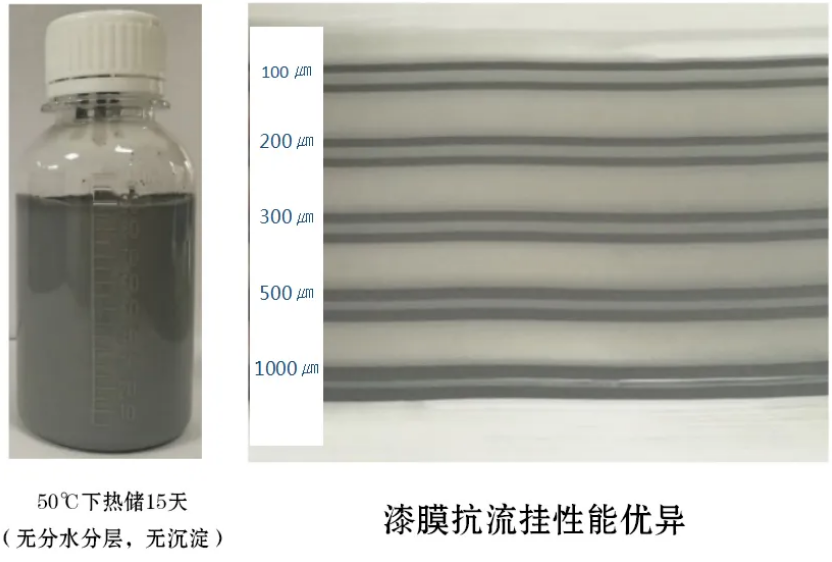

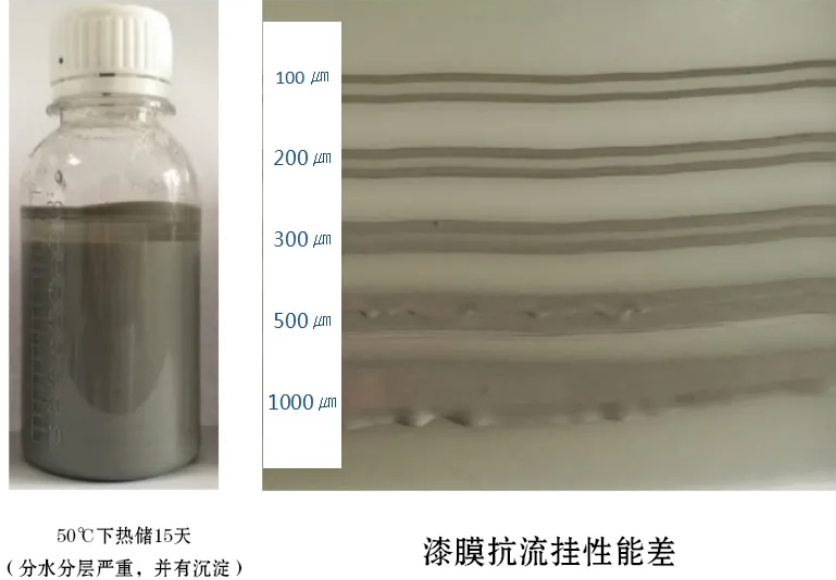

       通过以上调整，涂料的储存性能和漆膜的抗流挂性均得到明显改善：

       对耐性的影响：

       以上实验我们通过不同类型的流变助剂搭配使用，漆的储存和施工都不成问题，但是加了这么多的流变助剂后，漆的耐性会不会受到影响呢？

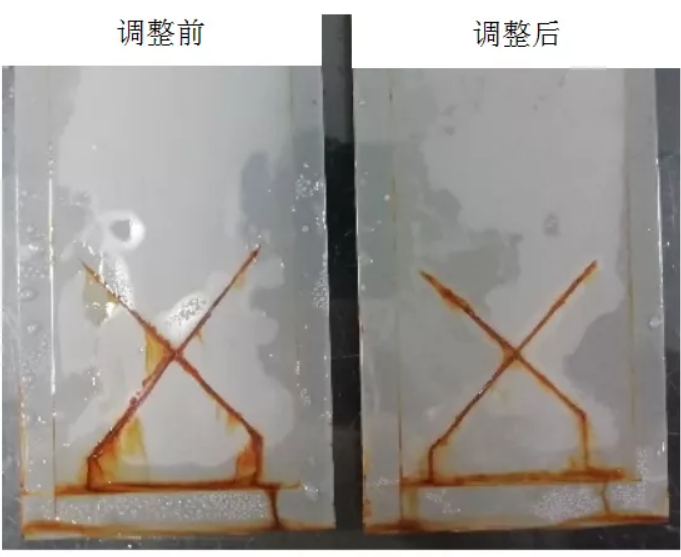

       接下来我们对调整前后漆膜的耐盐雾性做对比测试，如下（500小时盐雾测试，干膜厚度约为55㎛）

       调整前后的漆膜的耐盐雾性能相当，说明我们的这套“组合拳”对涂料的耐性没有不良影响。

       还在等什么？

       如果您也被类似的问题困扰，请联系我们，We are your little helper!
